Was bedeutet eigentlich „Klasse 1000“?
Ein Reinraum der Klasse 1000 ist eine genau definierte Umgebung und kein Marketingetikett. Nach der alten US FED STD 209E-Skala dürfen in einem Raum der Klasse 1000 nicht mehr als 1.000 luftgetragene Partikel mit einer Größe von 0,5 Mikrometern oder mehr pro Kubikfuß Luft vorkommen. Nach dem aktuellen ISO 14644-1-System ist derselbe Raum als ISO 6 klassifiziert, mit einem Maximum von 35.200 Partikeln pro Kubikmeter bei 0,5 Mikrometern.
Diese Zahl definiert fast alles nachgelagerte: wie viel HEPA-Filterung Sie benötigen, wie viele Luftwechsel pro Stunde das System liefern muss, wie dicht die Hülle verschlossen sein muss und wie streng die Ummantelungs- und Materialtransferverfahren sein sollten. Kurz gesagt ist Klasse 1000 ein Leistungsziel, das das gesamte Reinraumsystem im Ruhezustand und im Betrieb erfüllen muss.
Federal Standard 209E und ISO 6-Äquivalenz
Wenn Sie ältere Zeichnungen oder Spezifikationen überprüfen, sehen Sie möglicherweise „Klasse 1000“ ohne ISO-Referenz. Die sichere Umrechnung besteht darin, Klasse 1000 als ISO 6 zu behandeln. Ein häufiger Fehler besteht darin, anzunehmen, dass Klasse 1000 zwischen Klasse 100 und Klasse 10000 liegt und daher nahe an ISO 7 liegt; Tatsächlich ist ISO 6 eine ganze Stufe sauberer als ISO 7 und erfordert eine anspruchsvollere Luftwechselrate und Filterkonstruktion.
| Partikelgröße | Maximale Partikel pro Kubikmeter | Ca. pro Kubikfuß |
|---|---|---|
| 0,5 Mikrometer oder größer | 35.200 | 1.000 |
| 1,0 Mikrometer oder größer | 8.320 | 236 |
| 5,0 Mikrometer oder größer | 293 | 8 |
Klasse 1000 vs. Klasse 10000 und ISO 7
Ein Raum der Klasse 10.000 oder ISO 7 lässt zehnmal mehr Partikel pro Kubikfuß bei gleicher Größenschwelle zu. In der Praxis wird ein ISO-6-Raum verwendet, wenn das Produkt so empfindlich ist, dass selbst eine kleine Anzahl von 0,5-Mikron-Partikeln einen Defekt oder ein Compliance-Problem verursachen kann. Der Wechsel von ISO 7 zu ISO 6 bedeutet in der Regel mehr Luftbehandlungskapazität, mehr HEPA-Filter und mehr Aufmerksamkeit für Druckkaskaden und Türabdichtung.
Wo ein Reinraum der Klasse 1000 / ISO 6 die richtige Wahl ist
Die Klasse 1000 ist nicht für jedes Produkt die richtige Klassifizierung. Typischerweise wird es für Präzisionselektronik, Photonik, einige Montageschritte medizinischer Geräte, pharmazeutische Sekundärverpackungen und bestimmte Kosmetik- oder Lebensmittellinien spezifiziert, bei denen es auf die Beibehaltung der Reinheit ankommt. Der rote Faden besteht darin, dass ein Produkt einige Partikel verträgt, aber nicht die Partikelbelastung einer normalen Fabrik oder eines normalen Labors verträgt.
Präzisionselektronik und Optik
Bei Elektronik-Backend-Prozessen, optischen Komponenten und der Sensorproduktion kann ein 0,5-Mikrometer-Partikel auf einem Wafer, einem Kontakt oder einer Linsenoberfläche landen und einen elektrischen Ausfall oder eine optische Verzerrung verursachen. Ein ISO-6-Raum schafft eine geschützte Zone um diese Stufen herum, ohne dass die Kosten und die Komplexität eines vollständigen Laminar-Flow-Reinraums der Klasse 100/ISO 5 anfallen. Aus diesem Grund verwenden viele Elektroniklinien ISO 6 für den Prozessbereich und ISO 7 oder 8 für den umgebenden Raum. Typische Layouts und Partitionsoptionen finden Sie in unserem Leitfaden zur Reinraumgestaltung für die Elektronikindustrie .
Pharmazeutische und biopharmazeutische Supportbereiche
Die primäre aseptische Abfüllung erfordert normalerweise eine Umgebung der Klasse 100/ISO 5, aber ein Großteil der damit verbundenen Arbeit läuft bei ISO 6 ab. Dazu gehören Sekundärverpackung, Puffervorbereitung, Komponentenbereitstellung und bestimmte Abfülllinien, in denen das Produkt abschließend sterilisiert wurde. Im Pharmabereich muss der Raum der Klasse 1000 zudem den GMP-Anforderungen an Dokumentation, Reinigung und Materialfluss entsprechen. Unser biopharmazeutische Reinraumlösungen decken die typische Layout- und Komponentenstrategie für diese Zonen ab.
Designparameter, die einen funktionierenden ISO 6-Raum von einem hübschen Raum unterscheiden
Die Anzahl der Partikel im Raum ist das Ergebnis des gesamten Systems und nicht eines einzelnen Filters oder einer einzelnen Tür. Um die Klasse 1000-Grenze zu erreichen, müssen Sie Luftwechsel, Druckbeaufschlagung, Umschlagversiegelung, Personaldisziplin und Materialtransfer koordinieren.
Luftwechsel, Filtration und Druck
Ein ISO-6-Raum erfordert normalerweise eine hohe Luftwechselrate, um im Raum erzeugte Partikel zu verdünnen und zu entfernen. Abhängig von der Prozesswärmelast und dem Layout werden Sie oft Luftwechselraten von 50 bis 80 pro Stunde sehen, mit in der Decke montierten HEPA-Filtern und niedrigen Wand- oder Deckenrückführungen, die einen gleichmäßigen Luftstrom aufrechterhalten. Bei dieser Luftwechselrate benötigen die HEPA-Filter ausreichend Kanaldruck und Filterfläche, um übermäßigen Lärm und Energieverbrauch zu vermeiden; Für einen kleinen Raum kann eine Deckenventilator-Filtereinheit ausreichen, während größere Räume eine zentrale Klimaanlage mit HEPA-Endfiltern benötigen. Der Raum sollte außerdem auf einem Überdruck im Vergleich zu weniger sauberen angrenzenden Räumen gehalten werden, normalerweise etwa 10 bis 15 Pascal, um das Eindringen unbehandelter Luft zu verhindern.
Umschlag- und Türversiegelung
Die schwächsten Stellen in jedem Reinraum sind die Orte, an denen Menschen und Materialien hindurchgehen. Bei einer handelsüblichen Standardtür entweicht verunreinigte Luft durch die Lücken zwischen Flügel und Rahmen. Für ISO 6 benötigen Sie eine Spülung Maschinell gefertigte Reinraumtür aus Stahl mit durchgehenden Dichtungen, einer automatischen Bodendichtung und glatten, leicht abwischbaren Oberflächen. Dieser Türtyp ist eine gängige Spezifikation für ISO 6- und ISO 7-Räume, und die Scharnier-, Schloss- und Dichtungsleistung sollte vor der Abnahme vor Ort durch einen Rauch- oder Partikeltest überprüft werden.
Maschinell gefertigte Reinraumtür aus Stahl – Farclean Maschinell gefertigte Reinraumtür aus Stahl – Farclean Produkt anzeigen → Personal- und Materialfluss
Menschen setzen Millionen von Partikeln aus Haut, Kleidung und Bewegungen frei, selbst wenn sie bekleidet sind. Eine Luftdusche am Eingang zur ISO-6-Zone entfernt lose anhaftende Partikel von der Kleidung, bevor der Mitarbeiter den Raum betritt. A Personal-Luftdusche aus Edelstahl mit verriegelten Türen ist eine praktische erste Barriere für eine Linie der Klasse 1000. Wenn Ihr Budget oder Ihr Platz begrenzt ist, können gut gestaltete Umkleide- und Luftschleusenräume eine ähnliche Rolle spielen, aber für die meisten Pharma- und Elektronikprojekte ist die Luftdusche die sicherere Wahl.

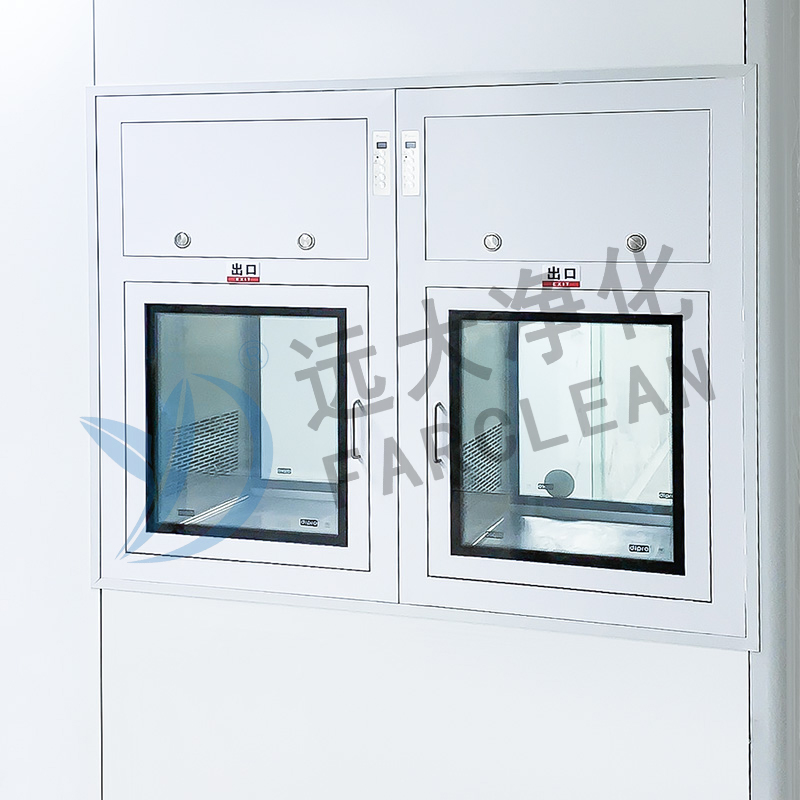

Luftduschraum komplett aus Edelstahl – Farclean Komplett aus Edelstahl gefertigter Luftduschraum Produkt anzeigen → Materialien tragen auch Partikel mit sich. Eine Durchgangsbox mit verriegelten Türen verhindert, dass die Druckkaskade zusammenbricht, und ermöglicht es Ihnen, den Gegenstand abzuwischen oder zu reinigen, bevor er in den Reinraum gelangt. A selbstreinigende Durchreichebox mit HEPA- oder UV-Behandlung fügt eine weitere Kontrollebene hinzu, wenn die Sauberkeit des Produkts oder der Verpackung wichtig ist.
Selbstreinigende Durchreicheboxen | Farclean Lieferant, Hersteller Farclean liefert selbstreinigende Durchreichekästen für Pharma-, Labor- und Elektronik-Reinräume und verbessert so die Hygiene und Effizienz. Produkt anzeigen → Bau oder Nachrüstung eines Raums der Klasse 1000: Schritte und Fallstricke
Unabhängig davon, ob Sie einen neuen Reinraum bauen oder einen bestehenden Industrieraum modernisieren, sollte der Prozess einer logischen Reihenfolge folgen: Definieren Sie den Prozessablauf, legen Sie das Klassifizierungsziel fest, wählen Sie die Hülle und Ausrüstung aus und überprüfen Sie dann den fertigen Raum.
Planung und Layout
Beginnen Sie mit dem tatsächlichen Prozess, nicht mit einer Zielzahl. Zeichnen Sie die Wege für Menschen, Materialien, Fertigwaren und Abfall. Platzieren Sie den empfindlichsten Betrieb in der saubersten Zone, mit einem kontrollierten Korridor und Luftschleusen um ihn herum. Ein häufiger Fehler besteht darin, einen schönen ISO-6-Raum zu entwerfen, die Materialeingangstür jedoch neben einem Gabelstaplerweg zu platzieren, was es schwierig macht, die gesamte Klassifizierung bei der Validierung zu verteidigen.
Installation und Validierung
Sobald Sie die Wandpaneele, Türen, Fenster und Lüftungsgeräte ausgewählt haben, bestimmt die Qualität der Installation, ob der Raum ISO 6 entspricht. Jede Paneelverbindung, Deckendurchdringung und Türdichtung sollte auf Undichtigkeiten überprüft werden. Nach der Installation müssen Sie die Partikelanzahl, Druckunterschiede, die Luftströmungsgeschwindigkeit und die Erholungszeit sowohl im Ruhezustand als auch im Betriebszustand messen. Dieser Schritt wird in unserem ausführlich behandelt Installations- und Validierungsleitfaden für modulare GMP-Reinräume .
Zusammenarbeit mit einem erfahrenen Lieferanten
Ein Hersteller, der Türen, Fenster, Paneele, Luftduschen und Durchgangskästen unter einem Dach produziert, kann die Beschaffung vereinfachen und Kompatibilitätsprobleme zwischen Komponenten vermeiden. Seit 2002 liefert unser Werk in Suzhou Reinraumkomponenten und schlüsselfertige Installationen für Pharma-, Elektronik-, Lebensmittel- und akademische Projekte. Diese Erfahrung ist wichtig, wenn Sie ein kohärentes Design, eine konsistente Abdichtung und ein Validierungsergebnis benötigen, das einem Audit standhält.
Kostenvorstellungen und Beschaffungsfehler
Die Kosten für einen ISO 6-Reinraum betreffen nicht nur die sichtbare Hardware. Lüftungsgeräte, Rohrleitungen, Steuerungen und Validierung sind in der Regel die größten Einzelposten und skalieren mit der Luftwechselrate. Der Bau und Betrieb eines Raums der Klasse 1000 kostet mehr als ein Raum der ISO 7, da er mehr Luft bewegt und mehr Filter benötigt.
Wo sich die Kosten verstecken
Seien Sie auf versteckte Kosten beim Luftausgleich, beim Testen und bei der Zertifizierung vorbereitet. Wenn der Raum innerhalb eines bestehenden Gebäudes nachgerüstet wird, können die Ebenheit des Bodens, die Deckenhöhe und der HVAC-Raum Ihre Gestaltung einschränken. Ein modularer Ansatz, der vorgefertigte Paneele und Komponenten verwendet, kann die Installationszeit verkürzen und teure Sonderanfertigungen auf der Baustelle vermeiden. Zu den Betriebskosten gehören auch der Filterwechsel, die Energie für das Lüftungssystem und die laufende Partikelüberwachung.
Spezifikationen, die wichtig sind
Achten Sie beim Vergleich von Angeboten auf Materialstärke, Oberflächenbeschaffenheit, Dichtungsmaterial und Hardwarequalität, nicht nur auf den Gesamtpreis. Eine preisgünstigere Tür hat möglicherweise das gleiche äußere Erscheinungsbild, besteht jedoch einen Dichtungstest oder eine Partikelzählung nicht. Fragen Sie nach Referenzinstallationen, bei denen die gleiche Tür oder der gleiche Durchgangskasten in einem ISO-6-Raum verwendet wurde; Standortfotos und Testberichte sind nützliche Beweise für die tatsächliche Leistung. Bestätigen Sie außerdem, dass der Lieferant die Leistung der gesamten Hülle dokumentieren und eine klare Installationszeichnung bereitstellen kann, da es sich bei einer Reinraumklassifizierung um ein Systemergebnis und nicht um ein Komponentenzertifikat handelt.
Das Endergebnis für einen Reinraum der Klasse 1000 / ISO 6
Ein Reinraum der Klasse 1000 ist eine genau definierte kontrollierte ISO 6-Umgebung mit klar festgelegten Partikelgrenzwerten. Um es richtig zu machen, ist eine Koordination zwischen Luftaustausch, Filterung, Druckbeaufschlagung, Umschlagversiegelung, Personalabläufen und Materialtransfer erforderlich. Die gute Nachricht ist, dass diese Variablen vorhersehbar und überprüfbar sind. Mit der richtigen Anordnung und den richtigen Qualitätskomponenten kann ein ISO-6-Raum über Jahre hinweg eine stabile Partikelkontrolle gewährleisten.
Wenn Sie ein Reinraumprojekt evaluieren, notieren Sie zunächst das Klassifizierungsziel, den Prozessablauf und die Akzeptanzkriterien. Vergleichen Sie dann Lieferanten hinsichtlich ihrer Fähigkeit, das komplette System und nicht nur eine Produktkategorie zu liefern und zu unterstützen. Dieser Ansatz erspart Ihnen den teuersten Fehler von allen: einen Raum zu bauen, der sauber aussieht, aber den Partikeltest nicht besteht.
