Wenn Sie jemals in einer pharmazeutischen Fabrik, einem Halbleiter-Reinraum, einer Krankenhausapotheke, einem Biosicherheitslabor oder sogar einer High-End-Lebensmittelproduktionsanlage gearbeitet haben, haben Sie mit ziemlicher Sicherheit schon einmal eine Durchreichebox benutzt oder daran vorbeigegangen. Für den Uneingeweihten sieht es aus wie ein in eine Wand eingebauter Edelstahlschrank mit zwei ineinandergreifenden Türen. Für die Menschen, die täglich darauf angewiesen sind, ist es ein unverzichtbares Gerät zur Kontaminationskontrolle, das saubere Umgebungen sauber hält und gleichzeitig den Materialein- und -austritt ermöglicht.
Wie transportiert man Objekte zwischen zwei Welten – einer steril und einer nicht –, ohne dass sich diese Welten jemals berühren?
Das ist das stille, alltägliche Wunder, das eine unscheinbare, in die Wand eingebaute Edelstahlbox vollbringt, und der Grund, warum Sie gleich entdecken werden, warum die bescheidene Durchgangsbox eines der wichtigsten Geräte in modernen kontrollierten Umgebungen ist.

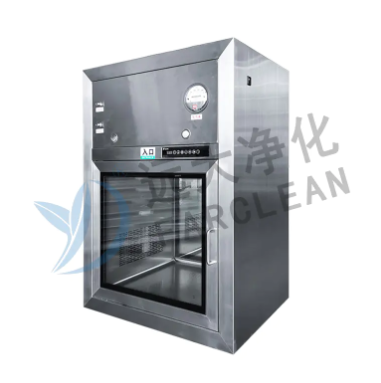

Was genau ist ein Pass-Through-Box ?
Eine Durchgangsbox ist eine versiegelte Kammer mit Doppeltür, die durch eine Wand gebaut ist und zwei Bereiche mit unterschiedlichen Reinheitsgraden, Druckbedingungen oder Gefahrenstufen trennt.
Es besteht aus:
- Eine Tür öffnet sich zur höherwertigen Seite
- Eine Tür öffnet sich zur unteren oder unteren Seite
- Ein zuverlässiges Verriegelungssystem, das garantiert, dass nie beide Türen gleichzeitig geöffnet werden können
- Ein transparentes Sichtfenster und interne Regale
- Optionale Funktionen wie HEPA/ULPA-Filtration, UV-C-Lampen oder Wasserstoffperoxid-Dekontamination
Der einzige Zweck besteht darin, eine sichere, kontrollierte Übertragung von Materialien zu ermöglichen und gleichzeitig die Integrität von Luftdruckkaskaden, Partikelzahlen und biologischen Sicherheits-/Eindämmungsbarrieren aufrechtzuerhalten.
Warum es Pass-Through-Boxen gibt
Das grundlegende Problem, das sie lösen, ist einfach: Sie verfügen über einen Raum mit hohem Reinheitsgrad und müssen Gegenstände in den Abfall transportieren oder diesen entfernen, ohne die Sauberkeit oder die biologische Sicherheit dieses Raums zu beeinträchtigen.
Das Öffnen einer normalen Tür zwischen einem schmutzigen Korridor und einem Reinraum würde die Druckkaskade sofort zerstören und das Eindringen Tausender Partikel und Mikroben ermöglichen. Ein Umkleideraum hilft, aber selbst vollständig gekleidetes Personal ist immer noch die größte Kontaminationsquelle. Die Durchreichebox ist eine mechanische Lösung, die den Materialtransport ermöglicht, während die Personen auf ihrer jeweiligen Seite bleiben.
So funktioniert das Interlock-System
Die meisten Durchgangskästen verwenden eine rein mechanische Verriegelung – kein Strom, keine Software, nahezu keine Ausfallrate bei jahrzehntelangem 24/7-Betrieb.
Wenn eine Tür geöffnet wird, blockiert eine Stahlfahne oder ein Kipphebel physisch den gegenüberliegenden Riegel. Erst wenn die erste Tür vollständig geschlossen und verriegelt ist, gibt die Verriegelung die zweite Tür frei. Für spezielle Anwendungen stehen elektromagnetische, pneumatische und intelligente Verriegelungen zur Verfügung, mechanische Verriegelungen bleiben jedoch der Goldstandard für GMP-Anlagen.
Materialien und Oberflächen, die den gesetzlichen Anforderungen entsprechen
- Edelstahl 316L – obligatorisch für aggressive sporizide Wirkstoffe und wirksame/gefährliche Arzneimittel
- Edelstahl 304 – geeignet für den Standardgebrauch in der Pharma- und Krankenhausapotheke
- Elektropolierte Innenflächen – einfachere Reinigung und geringere Partikelanhaftung
- ESD-sichere und pulverbeschichtete Optionen für Elektronik und Nicht-GMP-Bereiche
Hauptanwendungen
- Pharmazeutische und biotechnologische Reinräume (Abfülllinien, aseptische Verarbeitung)
- Mikroelektronik und Halbleiterfertigung
- Sterile Compounding-Apotheken für Krankenhäuser
- Nanotechnologielabore
- Vivarien und Tieranlagen
- Labore der Biosicherheitsstufen 2, 3 und 4
- Nukleare Anlagen (Glovebox-Durchgänge)
- High-Containment-Lebensmittel- und Kosmetikproduktion
- Forensische Labore
- Saubere Montagebereiche in der Luft- und Raumfahrt
Arten von Durchgangsboxen
A. Nach Verriegelungstyp
- Mechanische Verriegelung
- Elektromagnetische Verriegelung
- Pneumatische Verriegelung
B. Durch Luftstrom und Filtration
- Passiv (kein Lüfter oder Filter – setzt auf Raumdruckkaskade)
- Aktiv/Ventilatorbetrieben mit HEPA- oder ULPA-Filterung an Zu- und/oder Abluft
- Durchgänge mit laminarer Strömung (vertikaler oder horizontaler LAF innerhalb der Kammer)
- Biodekontaminationsdurchgänge (integrierte H₂O₂- oder UV-C-Systeme)
C. Nach Türkonfiguration
- Standard-Zweitürer (am häufigsten)
- Wagendurchgänge (bodengleich, groß genug für Wagen oder Paletten)
- Bodenmontage oder „Tunnel“-Ausführung für schweres Gerät
- Durchgänge mit Brandschutz (1–3 Stunden)
- Doppelwandig mit Zwischenraum für Sterilisationsgas
D. Nach Material
- Edelstahl 304 oder 316L (Pharma-Standard)
- Pulverbeschichteter kaltgewalzter Stahl (kostengünstiger, Nicht-GMP-Bereiche)
- ESD-sichere Ausführungen für die Elektronik
- Acryl- oder Hartglas für kostengünstige oder visuelle Überwachung
E. Spezialversionen
- UV-Durchgänge (eingebaute UV-C-Lampen zur Oberflächendekontamination)
- Durchgänge für Wasserstoffperoxid (VHP).
- Rapid Transfer Port (RTP)-Systeme
- Wiegedurchgänge mit integrierter Präzisionswaage
- Kühldurchgänge
Hauptmerkmale, auf die Sie stoßen werden
- Verriegelungssystem mit optischen/akustischen Anzeigen
- Türschwenkbereich um 270° oder 180° (bei 270° kann die Tür flach an die Wand geklappt werden und erleichtert die Reinigung)
- Sichtfenster aus gehärtetem Glas oder Polycarbonat
- Innenbeleuchtung mit LED oder Leuchtstofflampen
- Edelstahlregale (fest oder abnehmbar)
- Türstatussensoren und Alarmausgänge an BMS
- Lecktestanschlüsse für HEPA-Filter
- Magnehelische oder digitale Manometer
- Türöffner per Knopfdruck oder berührungslos (Infrarot).
- Option Brandschutzklappe
- Erdungsbolzen (ESD-Modelle)
Überlegungen zur Installation
- Der Wandausschnitt muss präzise sein (in der Regel mit Edelstahlwinkel umrahmt).
- In Reinräumen mit Überdruck wird die HEPA-Versorgung normalerweise auf der höherwertigen Seite platziert
- Unterdruck-Eindämmungssuiten platzieren HEPA-Abgase auf der schmutzigen Seite
- Die Dichtmasse zwischen Rahmen und Wand muss aus Silikon bestehen und auf der Reinseite durchgehend verschweißt sein
- Aus Sicherheitsgründen werden elektrische Verriegelungen normalerweise mit 24 V DC betrieben
- Wagendurchgänge erfordern häufig einen verstärkten Boden oder eine verstärkte Rampe
Validierung und Qualifizierung
Typische Tests:
- Überprüfung der Verriegelungsfunktion
- Unversehrtheit der Türdichtung
- Dichtheitsprüfung der HEPA-Filterinstallation
- Geschwindigkeit und Gleichmäßigkeit des Luftstroms
- Partikelzählung in der Kammer bei geschlossenen Türen
- Erholungstest
- Kartierung der UV-Dosis
- Entwicklung des VHP-Zyklus und Abtötung biologischer Indikatoren
Reinigung und Wartung
- Täglich: Wischen Sie den Innenraum mit 70 % IPA oder einem zugelassenen Desinfektionsmittel ab
- Wöchentlich/monatlich: Regale herausnehmen und dahinter reinigen
- Alle 6–12 Monate: HEPA-Filter-Integritätstest und Dichtungsprüfung
- Ersetzen Sie die UV-Lampen alle 9.000–12.000 Stunden
- Schmieren Sie die Drehzapfen der mechanischen Verriegelung sparsam mit lebensmittelechtem Fett
Häufige Fehler
- Unterdimensionierung der Kammer → Gegenstände bleiben stecken → Personen brechen Türen auf → Beschädigung der Verriegelung
- Installation einer Passivbox zwischen zwei Räumen mit identischer Klassifizierung → unnötiger Engpass
- Vergessen Sie, Edelstahl 316L für korrosive Reinigungsmittel oder Bereiche, in denen Säure verwendet wird, zu spezifizieren
- Kein Sichtfenster → Benutzer öffnen beide Türen, um zu „schauen“, ob sich etwas darin befindet
- Standort der Passbox in einem stark frequentierten Korridor → ständiges Knallen und Beulen
Wählen Sie die richtige Innengröße für Ihre Durchgangsbox
In realen Einrichtungen lassen sich die Innenmaße, denen Sie am häufigsten begegnen, in drei praktische Kategorien einteilen:
- Klein: 300 × 300 × 300 mm bis 450 × 450 × 450 mm Perfekt für Spritzen, kleine Fläschchen, Stopfen, Dokumente oder Laborproben.
- Mittel / Standard: 600 × 600 × 600 mm Bietet problemlos Platz für sterile Tabletts, Werkzeugsätze, Infusionsbeutel und kleine Instrumente, ohne Platz zu verschwenden.
- Groß / Wagentypen: 900 × 900 × 900 mm und größer, bis zu 1200 × 1200 × 2000 mm oder mehr. Entwickelt für Rollwagen, 800 × 600 mm oder 1000 × 800 mm, Crash-Wagen oder sogar kleine Isolatorpaletten.
Eine praktische Regel, die wir Facility Managern und Architekten immer geben: Fügen Sie in jeder Richtung (Breite, Tiefe und Höhe) mindestens 150–200 mm Freiraum um den größten oder schwersten Gegenstand hinzu, den Sie routinemäßig transportieren möchten. Dieser zusätzliche Abstand gewährleistet:
- Die Türen schließen reibungslos, selbst wenn ein Bediener den Artikel leicht außermittig platziert
- In Aktiv- oder Laminar-Flow-Geräten kann die Luft ordnungsgemäß zirkulieren
- Die Regale können zur Reinigung ohne Belastung herausgenommen werden
- Sie beschädigen keine Dichtungen und zerkratzen keine teuren Komponenten
Das Befolgen dieser einfachen Pufferregel von 150–200 mm eliminiert die tägliche Frustration (und eventuelle Schäden an der Verriegelung), die durch eine zu kleine Kammer entsteht, fast vollständig.
Eine Durchgangsbox ist eines dieser Geräte, die langweilig sind, bis Sie keine mehr haben – dann wird sie zum größten Kontaminationsrisiko in Ihrer Einrichtung. Wenn es richtig spezifiziert, installiert und gewartet wird, ist es eine kostengünstige, zuverlässige und vorschriftskonforme Möglichkeit, Materialien zwischen Sauberkeitszonen zu transportieren, ohne jemals die Eindämmung oder Druckkaskade zu unterbrechen.
Egal, ob Sie einen neuen Reinraum entwerfen, eine bestehende Apotheke modernisieren oder einfach nur verstehen möchten, warum Sie mit dem Edelstahlschrank in der Wand nicht beide Türen gleichzeitig öffnen können, jetzt wissen Sie im Wesentlichen alles Wissenswerte über Durchreicheboxen.
