Wie kann Ihnen eine komplett aus Edelstahl gefertigte Luftduschkabine dabei helfen, Ihre Reinigungsziele zu erreichen?

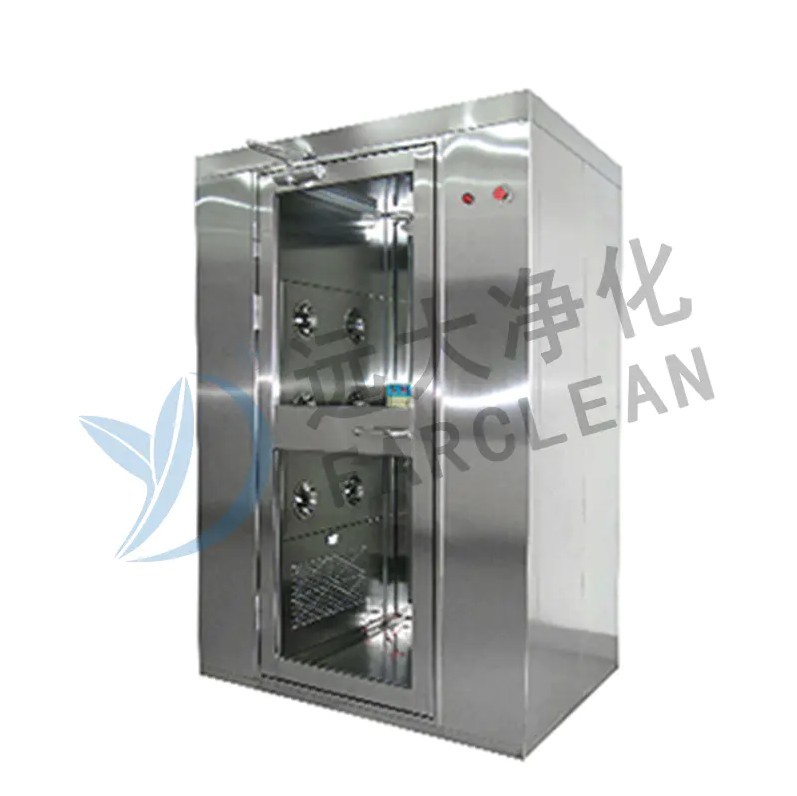

Was ist ein vollständig aus Edelstahl gefertigter Luftduschraum?

Ein komplett aus Edelstahl gefertigter Luftduschraum ist eine eigenständige Dekontaminationskammer, die am Eingang zu Reinräumen, kontrollierten Umgebungen und Präzisionsfertigungsbereichen installiert wird. Personal oder Güter passieren die Kammer, wo Hochgeschwindigkeitsstrahlen HEPA-gefilterter Luft Oberflächenpartikel – Staub, Fusseln, Haare und andere Verunreinigungen – wegblasen, bevor der Zutritt gestattet wird. Das charakteristische Merkmal dieser Kategorie von Luftduschen besteht darin, dass jede Strukturoberfläche, einschließlich Wände, Decke, Bodenplatte, Türrahmen und Düsengehäuse, aus Edelstahl und nicht aus lackiertem kaltgewalztem Stahl oder Verbundplatten gefertigt ist. Diese Materialwahl ist nicht nur kosmetischer Natur; Sie bestimmt im Wesentlichen die Haltbarkeit, die Hygieneleistung, die chemische Beständigkeit und die langfristigen Betriebskosten des Geräts.

Die am häufigsten spezifizierte Qualität ist Edelstahl SUS304, wobei SUS316L für pharmazeutische und biotechnologische Umgebungen ausgewählt wird, in denen der Kontakt mit aggressiven Reinigungsmitteln oder Sterilisationschemikalien an der Tagesordnung ist. Die glatte, porenfreie Oberfläche von Edelstahl widersteht der Anhaftung von Bakterien, korrodiert bei wiederholter Desinfektion nicht und gibt keine eigenen Partikel ab – eine entscheidende Anforderung, wenn der umgebende Reinraum möglicherweise der ISO-Klasse 5 oder sauberer entspricht.

Warum sich die Materialwahl direkt auf die Reinigungsleistung auswirkt

Viele Facility Manager unterschätzen, welchen Einfluss das Baumaterial einer Luftdusche darauf hat, ob die Kontaminationskontrollziele in der Praxis tatsächlich erreicht werden. Eine Luftdusche aus lackiertem Stahl liefert möglicherweise die gleichen anfänglichen Luftstromspezifikationen wie eine Einheit aus Edelstahl, aber mit der Zeit splittert die lackierte Oberfläche ab, korrodiert und wird selbst zu einer Partikelquelle. Epoxidharz- oder Pulverbeschichtungen zersetzen sich unter UV-Einstrahlung und wiederholtem Abwischen mit Chemikalien, wodurch mikroskopisch kleine Oberflächenunregelmäßigkeiten entstehen, in denen sich zwischen den Reinigungszyklen Verunreinigungen festsetzen. Im Gegensatz dazu behält Edelstahl seine Oberflächenintegrität unter normalen Reinraum-Desinfektionsprotokollen unbegrenzt bei.

Auch die Innengeometrie spielt eine Rolle. Alle Luftduschen aus Edelstahl werden in der Regel mit vollständig abgerundeten Ecken – gebogenen Verbindungen zwischen Wänden, Boden und Decke – und nicht mit scharfen 90-Grad-Winkeln hergestellt. Gewölbte Ecken eliminieren die toten Zonen, in denen sich Partikel einfangen, die bei Konstruktionen mit quadratischen Ecken auftreten, sodass jedes Abwischen schneller und gründlicher erfolgt. Dieses Konstruktionsmerkmal, das bei Edelstahlgehäusen in pharmazeutischer Qualität üblich ist, unterstützt direkt das Erreichen und Aufrechterhalten der in Ihrem Kontaminationskontrollplan definierten Partikelanzahlziele.

Kernkomponenten und wie sie zusammenarbeiten

Das Verständnis der funktionalen Architektur einer komplett aus Edelstahl gefertigten Luftdusche hilft Anlageningenieuren bei der Auswahl der richtigen Einheit und hilft den Bedienern bei der korrekten Verwendung. Die wichtigsten Subsysteme sind:

• HEPA- oder ULPA-Filtration: Hocheffiziente Partikelluftfilter fangen 99,97 % der Partikel ≥0,3 µm ein; Luftfilter mit extrem geringer Penetration erreichen einen Wirkungsgrad von 99,9995 % bei 0,12 µm. Das Filtergehäuse ist typischerweise in den rostfreien Deckenplenum eingelassen, um eine bündige, reinigbare Innenoberfläche zu gewährleisten.
• Düsenanordnungen aus Edelstahl: An gegenüberliegenden Seitenwänden und bei einigen Designs auch an der Decke sind verstellbare Düsen aus Edelstahl 304 angebracht. Sie richten Hochgeschwindigkeitsluftstrahlen (typischerweise 20–25 m/s) aus mehreren Winkeln gleichzeitig auf die Person oder Güter und lösen so Partikel, die mit einem herkömmlichen laminaren Luftstrom allein nicht entfernt werden können.
• Ineinandergreifende Edelstahltüren: Elektronische Verriegelungssysteme verhindern das gleichzeitige Öffnen beider Türen und halten so den Druckunterschied zwischen dem schmutzigen Korridor und dem Reinraum aufrecht. Türrahmen und Dichtungen sind in die Edelstahlstruktur integriert, ohne freiliegende Befestigungselemente, an denen sich Schmutz ansammeln könnte.
• Umlaufgebläsesystem: Ein Radialventilator saugt Raumluft an, leitet sie durch den HEPA-Filter und zirkuliert sie durch die Düsen. Energieeffiziente EC-Motoren (elektronisch kommutierte Motoren) gehören zunehmend zum Standard und senken die Betriebskosten in Einrichtungen, in denen rund um die Uhr Luftduschen laufen.
• Bedienfeld und Timer: Eine SPS oder Mikroprozessorsteuerung verwaltet die Blaszeit (normalerweise 15–30 Sekunden), die Türverriegelungslogik, die Alarmausgänge und – bei fortgeschrittenen Modellen – die Datenprotokollierung für GMP-Prüfprotokolle. Die Blende des Bedienfelds ist bündig in Edelstahl montiert, um die reinigbare Oberfläche beizubehalten.

Passen Sie die Spezifikationen der Luftdusche an Ihre Reinigungsziele an

Es gibt keine einzelne Luftduschenspezifikation, die für jede Anwendung geeignet ist. Die richtige Einheit wird durch Ihre Reinraumklassifizierung, die Art des Kontaminationsrisikos, die Durchsatzanforderungen und die Art der Gegenstände bestimmt, die in die kontrollierte Zone gelangen. In der folgenden Tabelle wird dargelegt, wie Schlüsselparameter an gängige Einrichtungsszenarien angepasst werden sollten:

Personal- vs. Frachtluftduschen: Unterschiedliche Konfigurationen für unterschiedliche Ziele

Alle Luftduschen aus Edelstahl sind in Personal- und Frachtvarianten erhältlich. Die Auswahl des richtigen Typs ist für das Erreichen Ihrer spezifischen Dekontaminationsziele von entscheidender Bedeutung. Personenluftduschen sind in der Regel Tunnelkonstruktionen für eine oder mehrere Personen mit Standardtürhöhen von 2,0–2,2 Metern. Die Düsenanordnung ist so optimiert, dass sie das menschliche Körperprofil, einschließlich Kopf, Schultern, Rumpf und Beine, abdeckt, wobei rotierende oder feststehende Düsen verwendet werden, die so positioniert sind, dass eine erneute Partikelablagerung vermieden wird.

Im Gegensatz dazu verfügen Fracht- oder Warendurchlauf-Luftduschen über breitere und höhere Öffnungen, um Wagen, Palettenhubwagen und große Geräte unterzubringen. Die Bodenplatte aus rostfreiem Stahl muss für die erwartete Belastung ausgelegt sein – pharmazeutische Einrichtungen geben oft eine Kapazität von 500–2000 kg/m² an – und die Düsengeometrie ist so angepasst, dass sie flache horizontale Oberflächen wie Wagenoberflächen und Behälterdeckel abdeckt, auf denen sich Partikel absetzen und einer Entfernung durch nur seitlich gerichtete Düsen widerstehen. Einige Einrichtungen installieren Kombinationseinheiten mit einstellbaren Düsenreihen, die sowohl Personal als auch kleine Güter bedienen können, wodurch die Durchsatzflexibilität verbessert wird, ohne dass Eintrittspunkte dupliziert werden müssen.

Betriebliche Best Practices zur Maximierung der Dekontaminationswirksamkeit

Selbst die hochwertigsten Luftduschen aus Edelstahl werden die Reinigungsziele nicht erreichen, wenn sie falsch bedient werden. Die Schulung des Personals in Protokollen zur ordnungsgemäßen Verwendung ist ebenso wichtig wie die Hardwarespezifikation selbst. Die folgenden Praktiken sollten in Ihre Standardarbeitsanweisungen integriert werden:

• Langsame Rotation während des Blaszyklus: Das Personal sollte sich langsam drehen – etwa eine volle Umdrehung während des Blaszyklus –, um alle Körperoberflächen den Luftstrahlen auszusetzen. Stillstand reduziert die Dekontaminationseffizienz um 30–50 % im Vergleich zu langsamer Rotation.
• Arme erhoben: Wenn Sie die Arme vom Körper wegheben, werden die Körper-, Unterarm- und Ärmelbereiche freigelegt, die sonst abgeschirmt wären. Diese einzelne Aktion verbessert die Partikelentfernung aus Badeanzügen erheblich.
• Kein Wiedereintritt ohne vollständigen Zyklus: Erzwingen Sie die Sperrung, sodass das Personal, das den schmutzigen Korridor wieder verlässt, einen vollständigen neuen Zyklus durchlaufen muss, bevor es ihn wieder betritt. Viele Kontaminationsvorfälle gehen auf einen teilweisen oder umgangenen Zyklusabschluss zurück.
• Regelmäßige Prüfung der Filterintegrität: HEPA/ULPA-Filter sollten bei der Inbetriebnahme und danach jährlich mit einem DOP- (Dioctylphthalat) oder PAO-Aerosol (Poly-Alpha-Olefin) gemäß ISO 14644-3 getestet werden. Ein beschädigter Filter bietet keinen Schutz, unabhängig von der Leistung des Edelstahlgehäuses.
• Innenreinigungsplan: Wischen Sie alle rostfreien Innenflächen in festgelegten Abständen mit IPA (Isopropylalkohol) oder einem von der Einrichtung zugelassenen Desinfektionsmittel ab. Die porenfreie Edelstahloberfläche unterstützt dieses Protokoll ohne Beeinträchtigung, aber ein schriftlicher Zeitplan verhindert, dass die Kammer selbst zu einer Kontaminationsquelle wird.

Integration in eine umfassendere Kontaminationskontrollstrategie

Ein all stainless-steel air shower room is most effective when it is integrated into a layered contamination control strategy rather than treated as a standalone solution. In a well-designed cleanroom entry system, the air shower functions as the final active decontamination step after gowning, and is positioned between the gowning anteroom and the cleanroom itself. The pressure cascade — from lower pressure in the corridor to higher pressure in the cleanroom — must be maintained through proper door interlocking to prevent cross-contamination during transitions.

Einrichtungen, die auf Umgebungen der GMP-Klasse A/B oder ISO-Klasse 5 abzielen, sollten auch die Kombination der Luftdusche mit Klebematten an beiden Eingängen, die Zyklen keimtötender UV-Lampen zwischen den Schichten und die Überwachung des Partikelzählers am Reinraumeingangspunkt in Betracht ziehen. Daten von Inline-Partikelzählern können mit der SPS der Luftdusche verknüpft werden, um längere Blaszyklen oder Alarme auszulösen, wenn die Partikelanzahl in der Umgebung die Aktionsgrenzen überschreitet, wodurch ein reaktionsfähiges und kein festes Dekontaminationsprotokoll erstellt wird.

Gesamtbetriebskosten und langfristiger Wert

Alle Luftduschen aus Edelstahl sind mit höheren Anschaffungskosten verbunden als lackierte oder verzinkte Alternativen – in der Regel 20–40 % mehr, je nach Größe und Konfiguration. Die Berechnung der Gesamtbetriebskosten über einen Anlagenlebenszyklus von 10 bis 15 Jahren begünstigt jedoch durchweg die Edelstahloption. Lackierte Einheiten müssen alle 3–5 Jahre neu gestrichen oder neu ausgekleidet werden, führen während der Sanierung zu Ausfallzeiten und müssen möglicherweise außer Betrieb genommen werden, wenn der Untergrund unter der Farbe zu korrodieren beginnt und Partikel in die kontrollierte Umgebung abgeben. Edelstahl erfordert keinen solchen Eingriff; Eine ordnungsgemäß gewartete Einheit behält ihre ursprüngliche Oberflächenintegrität und Kontaminationskontrollleistung auf unbestimmte Zeit bei.

Der Energieverbrauch ist der dominierende laufende Kostenfaktor beim Betrieb von Luftduschen. Durch den Einsatz von EC-Motorgebläsen gegenüber herkömmlichen AC-Induktionsmotoren kann die Stromaufnahme bei gleichwertigem Luftstrom um 25–40 % reduziert werden, wobei die Amortisationszeit in Anlagen, in denen Luftduschen kontinuierlich betrieben werden, weniger als drei Jahre beträgt. In Kombination mit einer bedarfsgesteuerten Belüftungslogik – Reduzierung der Gebläsegeschwindigkeit zwischen den Zyklen – wird die Luftdusche aus Edelstahl nicht nur zur hygienischsten, sondern auch zur energieeffizientesten Eingangsdekontaminationslösung für anspruchsvolle Reinraumumgebungen.
