Im Streben nach ultrareinen Produktions- und Forschungsumgebungen dienen Reinräume als moderne „Zufluchtsorte“, in denen sich die Leistung jeder Komponente direkt auf die Produktqualität und -sicherheit auswirkt. Unter diesen Komponenten spielt die Reinraumtür – scheinbar ein einfacher Durchgang – eine entscheidende Rolle bei der Aufrechterhaltung der Integrität der kontrollierten Umgebung. Es ist nicht nur ein Tor für Personal und Material, sondern auch die Verteidigungslinie bei der Kontrolle des Luftstroms, der Aufrechterhaltung von Druckunterschieden und der Verhinderung externer Kontamination. Mit der rasanten Weiterentwicklung der Hoch-End-Fertigung und der Biowissenschaften sind die Leistungsanforderungen an Türen immer strenger geworden. Dieser Artikel untersucht die neuesten Trends und Praktiken bei der Materialauswahl und Automatisierungsleistung für Reinraumtüren und bietet Branchenexperten eine umfassende Referenz.

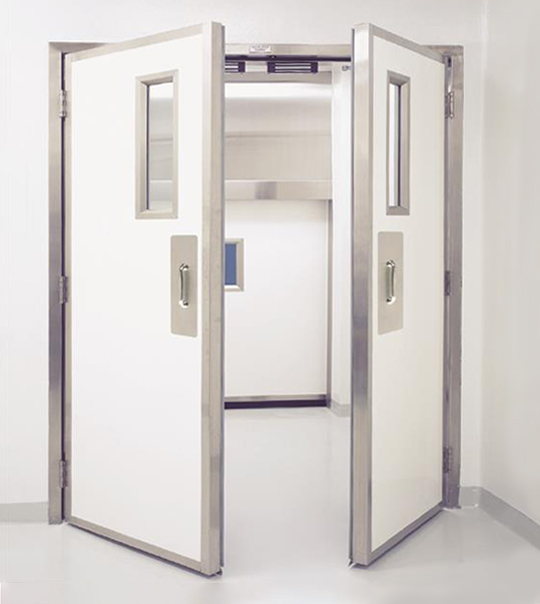

Materialauswahl: Die Grundlage einer sauberen Barriere
Die für Türen verwendeten Materialien bestimmen direkt deren Luftdichtheit, Korrosionsbeständigkeit, strukturelle Festigkeit und Lebensdauer. Derzeit dominieren Edelstahl, Aluminiumlegierungen und Verbundwerkstoffe den Markt, jeweils mit einzigartigen Eigenschaften, die für unterschiedliche Anwendungen geeignet sind.
1. Edelstahltüren: Robuste Wächter für Umgebungen mit hoher Sauberkeit
Edelstahltüren sind aufgrund ihrer außergewöhnlichen Haltbarkeit und Korrosionsbeständigkeit in sauberen Umgebungen mit höchstem Standard unverzichtbar.
Hauptvorteile:
Türen aus Edelstahl der Güteklasse 304 oder 316 halten häufigem Kontakt mit verschiedenen chemischen Desinfektionsmitteln stand und sind daher ideal für die Pharma-, Biomedizin- und High-End-Lebensmittelverarbeitung. Ihre hohe strukturelle Festigkeit sorgt dafür, dass die Tür auch bei längerem Gebrauch ihre Form behält und eine gleichbleibende Luftdichtheit gewährleistet. Darüber hinaus ermöglicht die glatte, porenfreie Oberfläche eine einfache Reinigung und Desinfektion ohne tote Ecken.
Überlegungen:
Das relativ hohe Gewicht von Edelstahltüren erfordert leistungsstarke automatisierte Türantriebe, die das Drehmoment bewältigen und eine lange Lebensdauer gewährleisten können. Darüber hinaus müssen bei der Auswahl höhere Anschaffungskosten und potenzielle Auswirkungen auf die Wärmeleitfähigkeit (die sich auf bestimmte temperaturgesteuerte Szenarien auswirken können) berücksichtigt werden.
2. Türen aus Aluminiumlegierung: Eine ausgewogene Wahl aus geringem Gewicht und Kosteneffizienz
Türen aus Aluminiumlegierung bieten eine effektive Lösung für Reinräume, in denen Gewichts- und Kostenaspekte von entscheidender Bedeutung sind.
Hauptvorteile:
Die Aluminiumlegierung ist leicht und dennoch stabil, wodurch sich die Tür natürlich für einen schnellen und reibungslosen automatischen Betrieb eignet. Dies reduziert den Energieverbrauch und verlängert die Lebensdauer des Automatisierungssystems. Aus Kostengründen sind Aluminiumtüren im Allgemeinen wettbewerbsfähiger als Edelstahltüren und bieten gleichzeitig eine ausreichende Beständigkeit gegen allgemeine Korrosion.
Überlegungen:
Seine absolute Festigkeit und Schlagfestigkeit sind geringer als bei Edelstahl, sodass in Bereichen mit häufigem Materialtransport oder versehentlichen Stößen zusätzliche Schutzmaßnahmen erforderlich sein können. Daher werden Aluminiumtüren häufiger in Reinräumen verwendet, in denen sich hauptsächlich Personal bewegt und das Risiko von Stößen geringer ist, beispielsweise in der Elektronikfertigung oder in Produktionslinien der Leichtindustrie.
3. Verbundtüren: Moderne Lösungen mit anpassbarer Leistung
Verbundtüren, wie Stahlkern-Verbundtüren oder Hochleistungs-PVC-Türen, vereinen die Vorteile mehrerer Materialien durch innovatives Strukturdesign.
Hauptvorteile:
Die größte Stärke von Verbundtüren liegt in ihrer Designflexibilität. Durch die Füllung des Innenraums mit hochdichten Kernen und die Anwendung leistungsstarker Oberflächenbeschichtungen können diese Türen Schalldämmung und Luftdichtheit erreichen und gleichzeitig das Gesamtgewicht kontrollieren. Sie bieten häufig eine hervorragende chemische Beständigkeit und Kratzfestigkeit und können in Aussehen und Farbe individuell an die Gesamtästhetik des Reinraums angepasst werden.
Überlegungen:
Diese Türen fallen typischerweise in eine mittlere bis hohe Preisklasse, und die Produktqualität kann hinsichtlich der langfristigen Verschleißfestigkeit und der strukturellen Integrität von Hersteller zu Hersteller unterschiedlich sein. Sie werden häufig in Umgebungen eingesetzt, die eine umfassende Leistung in Bezug auf Sauberkeit, Schalldämmung und Ästhetik erfordern, beispielsweise in der Halbleiterfertigung und in hochwertigen Labors.
Leistungsvergleich von Reinraumtürmaterialien
| Leistungsattribut | Edelstahltür | Tür aus Aluminiumlegierung | Verbundtür |
|---|---|---|---|
| Korrosionsbeständigkeit | Sehr hoch | Gut | Gut to Excellent |
| Strukturelle Stärke | Sehr hoch | Mittel | Mittel to High |
| Gewichtsniveau | Schwer | Licht | Einstellbar, normalerweise mittel |
| Schalldämmung | Gut | Mittel | Normalerweise ausgezeichnet |
| Kostenniveau | High | Mittel | Mittel to High |
| Typische Anwendungen | Pharmazeutika, Biomedizin, Lebensmittelverarbeitung | Elektronik, Leichtindustrie | Halbleiter, hochwertige Labore |
Automatisierungsförderung: Von statischen Barrieren zu intelligenten Knoten
Moderne Türen sind keine einfachen manuellen Bauteile mehr. Durch die tiefe Integration der Automatisierungstechnik sind sie zu dynamischen, intelligenten Knotenpunkten innerhalb des Umweltmanagementsystems geworden.
Präzise Steuerung mit automatisierten Türsystemen
Mithilfe von Infrarotsensoren, druckempfindlichen Matten, Zugangskartenlesern oder Fernbedienung kann das Personal Türen passieren, ohne die Türoberfläche direkt zu berühren. Dies reduziert das Risiko einer Kreuzkontamination durch menschlichen Kontakt erheblich und erhöht die Effizienz des Durchgangs, insbesondere in Szenarien, in denen Personal Materialien transportieren oder sterile Bedingungen aufrechterhalten muss.
Intensive Zusammenarbeit mit Airflow Management
Hochrangige Türsteuerungssysteme können in das Gebäudemanagementsystem (BMS) integriert werden. Durch die Programmierung der Türöffnungsgeschwindigkeit, des Türwinkels und der Schließverzögerung kann das System den Luftaustritt oder -rückfluss während des Türbetriebs genau steuern und so einen stabilen Über- oder Unterdruck im Reinraum aufrechterhalten.
Beispielsweise können Türen an Materialübergabepunkten so konfiguriert werden, dass sie sich schnell öffnen, kurz anhalten und schnell schließen, wodurch Druckschwankungen minimiert werden.
Intelligente Überwachung und Datenintegration
Moderne automatisierte Türsysteme selbst dienen als wertvolle Datenquellen. Sie können den Türstatus, die Betriebszyklen und Störungsmeldungen in Echtzeit überwachen.
- Diese Daten unterstützen die vorausschauende Wartung und ermöglichen die frühzeitige Erkennung potenzieller mechanischer Ausfälle.
- Es kann in Manufacturing Execution Systems (MES) oder Supervisory Control and Data Acquisition (SCADA)-Systeme integriert werden und liefert umsetzbare Erkenntnisse für die Rückverfolgbarkeit der Produktion, die Personalaktivitätsanalyse und das Energiemanagement.
Diese Integration macht Reinraumtüren zu einem entscheidenden Element einer wirklich intelligenten Fabrik.
Streben nach optimaler Leistung: Strategien für Luftdichtheit und akustisches Design
Selbst bei hochwertigen Materialien und Automatisierungssystemen bleibt die detaillierte Gestaltung entscheidend für die endgültige Leistung von Türen.
Verbesserung der Luftdichtheit durch wirksame Abdichtung
- Dichtungsdesign und Material: Der Einsatz von Dichtungen aus Ethylen-Propylen-Dien-Monomer (EPDM)-Kautschuk oder anderen elastischen, alterungsbeständigen Materialien ist unbedingt erforderlich. Zu den gängigen Konstruktionen gehören Doppellippendichtungen und aufblasbare Airbag-Dichtungen, die bei geschlossener Tür mehrere luftdichte Barrieren bilden.
- Integration mit Türrahmen und Wand: Die Luftdichtheit hängt nicht nur von der Tür ab, sondern auch von der präzisen Integration in die Wand. Der eingebettete Einbau oder die spezielle Kantenbearbeitung sorgen für einen nahtlosen Übergang zwischen Türrahmen und Reinraumpaneelen und verhindern so mögliche Leckagen.
- Gleichgewicht zwischen Schließkraft und Dichtungsdruck: Die von automatischen Schließern oder elektrischen Antrieben aufgebrachte Kraft muss genau berechnet werden, um ein vollständiges Schließen und eine ordnungsgemäße Kompression der Dichtungen zu gewährleisten, ohne dass es zu einem vorzeitigen Verschleiß der Tür oder des Dichtungsmaterials kommt.
Optimierung der akustischen Leistung durch Barriere und Absorption
- Materialdichte und Struktur: Die akustische Leistung folgt dem Massengesetz – schwerere Materialien sorgen für eine bessere Schalldämmung. Edelstahl- und Verbundtüren bieten natürlich Vorteile.
- Innenfüllung: Durch den Einbau schallabsorbierender Materialien wie Steinwolle oder Glaswolle im Inneren der Tür wird Schallenergie effektiv blockiert und absorbiert.
- Verbundstrukturen: Mehrschichtige „Sandwich“-Konstruktionen in Kombination mit Dämpfungsstreifen unterbrechen Schallbrücken und verbessern die akustische Gesamtleistung deutlich.
Einfluss von Designstrategien auf die Leistung
DesignzielKerndesignstrategieErwartet
| Designziel | Kerndesignstrategie | Erwartete Leistungsverbesserung |
|---|---|---|
| Verbesserung der Luftdichtheit | Doppelte EPDM-Dichtungen, aufblasbare Airbag-Dichtung | Deutlich reduzierte Leckage; Hält die Druckanforderungen für ISO 5 und höher effektiv aufrecht |
| Verbesserung der Luftdichtheit | Hochpräziser Türrahmen integriert in die Wand | Beseitigt Kantenlecks und verbessert die allgemeine Dichtungszuverlässigkeit |
| Akustische Optimierung | Leistungsstarke interne schallabsorbierende Materialien | Reduziert die Geräuschübertragung um mehrere Dezibel und verbessert so die Arbeitsumgebung |
| Akustische Optimierung | Mehrschichtige dämpfende Türstruktur aus Verbundwerkstoff | Besonders wirksam bei der Unterdrückung von Geräuschen mittlerer bis niedriger Frequenz |
Umfassender Auswahlleitfaden: Wissenschaftliche, auf den Kontext zugeschnittene Entscheidungsfindung
Wie können Sie angesichts der Vielzahl an Möglichkeiten die passende Reinraumtür auswählen? Der folgende Rahmen bietet mehrere zu berücksichtigende Dimensionen.
1. Einhaltung der Reinraumklassifizierung
Für Umgebungen mit extrem hoher Reinheit bei ISO 5 (Klasse 100) und höher – wie z. B. sterile Injektionsproduktionslinien oder Chip-Lithographiebereiche – sollten Türen mit zuverlässiger Luftdichtheit, wie Edelstahltüren oder Hochleistungs-Verbundtüren, Vorrang haben.
Für mittlere Reinheitszonen bei ISO 6 bis ISO 8 (Klasse 1.000–100.000) reichen in der Regel Türen aus Aluminiumlegierung oder Standard-Verbundtüren mit ausgewogener Leistung aus.
2. Passende spezifische Anwendungsszenarien
Pharmazeutische und medizinische Bereiche:
Zu den wichtigsten Anforderungen gehören Korrosionsbeständigkeit, häufige Desinfektion und hohe Luftdichtheit. Empfohlene Lösungen sind automatische Schiebetüren aus Edelstahl oder Schnelllauftore, die mit strengen Verriegelungssystemen ausgestattet sind.
Elektronik- und Halbleiterbereiche:
Über die hohe Sauberkeit hinaus bestehen besondere Anforderungen an antistatische Leistung, Schalldämmung und Vibrationsdämpfung. Geeignete Optionen sind Verbundtüren mit antistatischer Beschichtung oder spezielle Türen aus Aluminiumlegierung, die mit fortschrittlichen intelligenten Steuerungssystemen ausgestattet sind.
3. Überlegungen zu den Lebenszykluskosten
Bei der Auswahl sollten nicht nur die anfänglichen Anschaffungskosten berücksichtigt werden, sondern die Gesamtkosten über die gesamte Nutzungsdauer hinweg bewertet werden. Dazu gehört:
- Wartungskosten: Stabilität des Automatisierungssystems, einfache Beschaffung von Ersatzteilen und Reaktionsfähigkeit des Kundendienstes.
- Lebensdauer: Hochwertige Materialien und seriöse automatisierte Systeme haben möglicherweise höhere Vorlaufkosten, bieten aber eine längere Lebensdauer und geringere Ausfallraten, was auf lange Sicht wirtschaftlicher sein kann.
- Energieverbrauchskosten: Effiziente automatisierte Türen, die mit dem Luftstrommanagement koordiniert sind, können den Energieverbrauch von Reinräumen senken und so zu laufenden Betriebseinsparungen führen.
Im Gesamtkonzept des Reinraumbaus mag die Reinraumtür wie eine kleine Komponente erscheinen, sie hat jedoch tiefgreifende Auswirkungen auf die allgemeine Stabilität und Sicherheit. Die Materialwissenschaft sorgt für einen robusten strukturellen „Körper“, während Automatisierung und intelligente Technologien reaktionsfähige Fähigkeiten des „Nervensystems“ einbringen.
Nur durch die systematische Berücksichtigung von Reinraumklassifizierung, Anwendungsszenarien, Kosten und Wartung kann dieses „Tor“ bei der Entscheidungsfindung als zuverlässige Barriere zur Sicherung der Produktqualität und Forschungsergebnisse dienen.
Mit kontinuierlicher technologischer Weiterentwicklung werden zukünftige Türen intelligenter und effizienter in kontrollierte Umgebungen integriert und so die Entwicklung zukunftsweisender Industrien konsequent unterstützt.
