Mit der rasanten Entwicklung von Hochpräzisionsindustrien wie Pharma, Elektronik und Lebensmittelverarbeitung sind Reinräume für die Gewährleistung der Produktqualität und Produktionssicherheit immer wichtiger geworden. In Reinraumsystemen sind Reinraumtüren und -fenster nicht nur Werkzeuge zur räumlichen Trennung, sondern auch Schlüsselkomponenten für Sauberkeitsmanagement, Luftstromkontrolle und Sicherheitsgewährleistung. Welche Materialien und Spezifikationen haben Reinraumtüren und -fenster? Welche Funktionen und Leistungen bieten sie? Was ist bei der Installation und Wartung zu beachten?

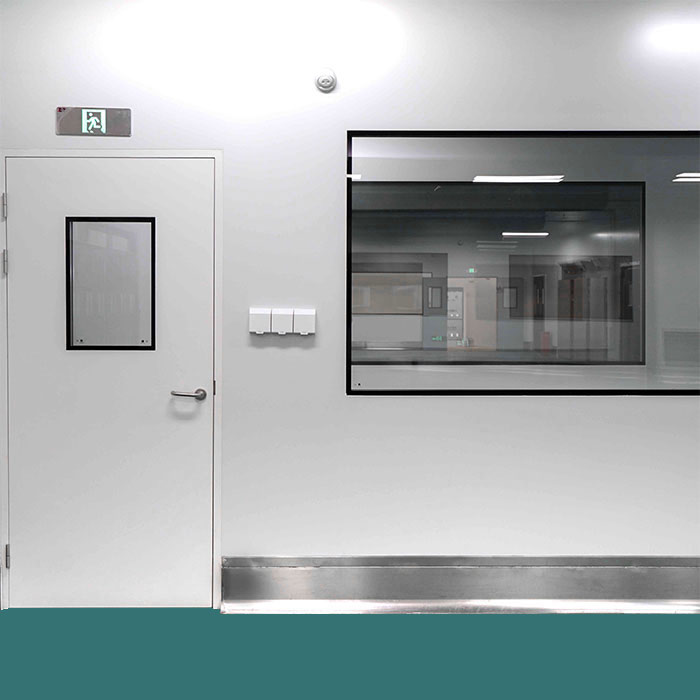

Materialien und Spezifikationen
Die Materialien und Spezifikationen von Reinraumtüren und -fenstern sind entscheidende Faktoren, die sich auf die Leistung, die Lebensdauer und den Gesamtbetrieb des Reinraums auswirken. Durch die Auswahl geeigneter Materialien kann die Haltbarkeit erhöht, die Wartungskosten gesenkt und sichergestellt werden, dass die Reinraumumgebung strengen Sauberkeitsstandards entspricht.
1. Materialtypen und -merkmale
1. Edelstahl (304/316)
Eigenschaften: Korrosionsbeständig, starke antibakterielle Eigenschaften, glatte Oberfläche, leicht zu reinigen und hält wiederholtem Abwischen und Desinfizieren stand.
Anwendbare Umgebung: Pharmazeutische, Lebensmittelverarbeitungs- und biologische Labore mit hohen Anforderungen an die mikrobielle Kontrolle.
Vorteile: Türen und Fenster aus Edelstahl sind staubbeständig und verformen oder rosten bei längerem Gebrauch nicht.
2. Aluminiumlegierung
Eigenschaften: Geringes Gewicht, starke Steifigkeit, einfache Verarbeitung und anpassbare Oberflächenbehandlungen.
Anwendbare Umgebung: Elektronikfabriken, Instrumentenräume und Reinräume, in denen Gewicht und Installationskomfort wichtig sind.
Vorteile: Türen und Fenster aus Aluminiumlegierung sind einfach zu installieren, unterstützen mehrere Designs und können individuell angepasst werden.

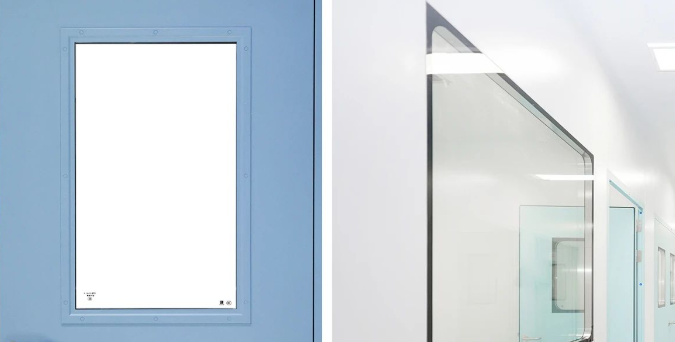

3. Gehärtetes Glas / Acrylglas
Eigenschaften: Bietet Sichtbarkeit, Schlagfestigkeit und Bruchfestigkeit; widersteht hohen Temperaturen und üblichen chemischen Reinigungsmitteln.
Anwendbare Umgebung: Beobachtungsfenster, Überwachungsräume und Trennwände innerhalb von Reinräumen.
Vorteile: Transparente Materialien ermöglichen es dem Bediener, den Innenraum zu überwachen, ohne Türen öffnen zu müssen, wodurch das Kontaminationsrisiko verringert wird.
4. Verbundwerkstoffe
Eigenschaften: Kombiniert Metallrahmen mit antistatischen oder hochdichten Polymerplatten, um die strukturelle Stabilität und Funktionalität zu verbessern.
Anwendbare Umgebung: Hochbeanspruchte Elektronik- und Halbleiter-Reinräume.
Vorteile: Kann unterschiedliche Reinheitsgrade mit multifunktionalen Designs erfüllen, z. B. antistatische oder feuerbeständige Optionen.
2. Spezifikationen und Anwendungen
Die Spezifikationen von Reinraumtüren und -fenstern wirken sich direkt auf die räumliche Effizienz, den Personal- und Materialfluss sowie das Luftstrommanagement aus. Zu den gängigen Typn gehören:
| Type | Spezifikationen | Anwendungsbeispiele |
|---|---|---|
| Schwingtür | Ein- oder zweiflügelig, Stärke einstellbar, mit Dichtungsstreifen | Personaldurchgänge, Laboreingänge |
| Schiebetür | Geeignet für schmale Flure oder platzsparende Anforderungen | Materialtransfer, Lagerflächen |
| Beobachtungsfenster | Einzel- oder Doppelglas, mit Dichtungsrahmen | Innenraumüberwachung und Betriebsbeobachtung |
| Kleines Durchgangsfenster | Kleine Größe für schnellen Materialtransfer | Kleinteile oder Mustertausch |
| Automatische Tür | Ausgestattet mit elektrischem Antriebssystem, verbunden mit Luftduschen oder Reinigungssystemen | Reinraumeingänge mit hohem Verkehrsaufkommen |
Hinweis: Türstärke, Öffnungsmethode und Dichtungsmaterial sollten entsprechend der Reinraumklasse und dem Druckunterschied ausgewählt werden. Falsche Spezifikationen können den Luftstrom beeinträchtigen und die Sauberkeit beeinträchtigen.
3. Designdetails und Anpassung
Versiegelung
Um die Luftdichtheit zu gewährleisten, werden in Tür- und Fensterrahmen meist langlebige Dichtungsstreifen oder Metalleinlagen eingesetzt.
Luftdichtheit ist entscheidend für die Aufrechterhaltung des Über- oder Unterdrucks und die Kontrolle von Partikeln.
Aufprallschutz
Rahmenecken werden häufig abgerundet, um das Risiko von Verletzungen und Türschäden zu verringern.
Visualisierung und Überwachung
Aussichtsfenster können doppelwandig oder isoliert ausgeführt sein und sorgen so für klare Sicht und bieten gleichzeitig Wärme- und Schalldämmung.
Anpassungsoptionen
- Türen und Fenster können in Größe, Öffnungsrichtung und Automatisierungsfunktionen individuell angepasst werden.
- Spezielle Materialien oder Verbundstrukturen können antistatische, feuerbeständige oder chemikalienbeständige Eigenschaften bieten.
Funktionen und Leistung
Reinraumtüren und -fenster sind mehr als nur Trennwände; Sie spielen eine entscheidende Rolle bei der Aufrechterhaltung einer sauberen Umwelt, der Gewährleistung der Betriebssicherheit und der Verbesserung der Produktionseffizienz. Ihre Leistung bestimmt, ob ein Reinraum über einen längeren Zeitraum stabile Bedingungen aufrechterhalten kann.
1. Staubdichte und abdichtende Funktion
Prinzip: Hochwertige Türen und Fenster verwenden präzise Dichtungsstreifen und dicht konstruierte Rahmen, um Luftleckagen im geschlossenen Zustand zu minimieren und einen positiven oder negativen Reinraumdruck aufrechtzuerhalten.
Wirkung: Verhindert das Eindringen von Staub, Partikeln und Mikroorganismen und stellt sicher, dass Produkte oder Experimente den Sauberkeitsanforderungen entsprechen.
Fallbeispiel: In einem pharmazeutischen Reinraum sorgte die Installation gut abgedichteter automatischer Türen dafür, dass die Partikelanzahl innerhalb der Zielbereiche blieb und die Reinigungs- und Desinfektionshäufigkeit reduziert wurde.
2. Visualisierung und Beobachtung
Prinzip: Fenster aus gehärtetem Glas oder Acrylglas ermöglichen es dem Bediener, den Innenraum zu beobachten, ohne die Tür öffnen zu müssen.
Wirkung: Reduziert den Türbetrieb, minimiert das Kontaminationsrisiko und ermöglicht die Überwachung vor Ort.
Fall: In einem Reinraum für die Elektronikmontage ermöglichten doppelschichtige Beobachtungsfenster eine klare Sicht auf den Gerätebetrieb und vermeideten gleichzeitig häufiges Öffnen der Türen, die den Luftstrom stören könnten.
3. Korrosionsbeständigkeit und einfache Reinigung
Prinzip: Türen und Fenster bestehen aus Oberflächen aus Edelstahl oder hochwertiger Aluminiumlegierung, die Reinigungs- und Desinfektionsmitteln standhalten.
Wirkung: Sorgt bei langfristiger Nutzung für glatte Oberflächen, verhindert die Ansammlung von Verunreinigungen und verlängert die Lebensdauer.
Fall: In einem pharmazeutischen Reinraum sorgte die tägliche Reinigung mit Desinfektionsmitteln dafür, dass die Türoberflächen frei von Rost oder Verformung blieben, was den Wartungsaufwand reduzierte.
4. Schall- und Wärmedämmung
Prinzip: Mehrschichtige Verbundwerkstoffe oder Isoliergläser sorgen für akustische und thermische Trennung.
Wirkung: Reduziert Umgebungslärm, sorgt für eine stabile Innentemperatur und verbessert den Gerätebetrieb und den Komfort des Personals.
Fall: In einem Reinraum in der Nähe lauter Maschinen konnte durch den Einbau schalldichter Türen der Lärm auf ein sicheres Niveau reduziert und die HVAC-Belastung verringert werden.
5. Automatisierung und Systemintegration
Prinzip: Einige Türen sind mit elektrischen Antriebssystemen ausgestattet, die mit Luftduschen, Reinigungssystemen oder Durchgangsfenstern verbunden werden können.
Wirkung: Automatisches Öffnen und Schließen verringert das Kontaminationsrisiko und sorgt für ein ausgeglichenes Druckgleichgewicht im Reinraum.
Fall: In einem hochwertigen Elektronik-Reinraum erhöhten automatische Türen mit integrierten Luftduschen die Zugangseffizienz und sorgten gleichzeitig für Sauberkeit.
6. Funktionsvergleichstabelle
| Funktionskategorie | Schlüsselleistung | Anwendbares Szenario | Tatsächlicher Effekt |
|---|---|---|---|
| Staubdicht und dicht | Hohe Luftdichtheit, blockiert Partikel | Pharmazeutik, Lebensmittel, Elektronik | Sorgt für Sauberkeit und reduziert die Reinigungshäufigkeit |
| Visualisierung | Transparente Fenster, die nicht geöffnet werden müssen | Überwachung, Betriebsführung | Reduziert Kontaminationen und erhöht die Sicherheit |
| Korrosionsbeständigkeit / einfache Reinigung | Glatte Edelstahl- oder Aluminiumoberflächen | Pharmazeutika, Labore | Langfristiger Einsatz ohne Rost, geringer Wartungsaufwand |
| Schall-/Wärmedämmung | Mehrschichtige Isolierung | Laute Reinräume | Reduziert Lärm und sorgt für Temperaturstabilität |
| Automatisierung / Integration | Elektrische Türen, verbunden mit Luftsystemen | Reinräume mit hohem Verkehrsaufkommen | Erhöht die Zugangseffizienz und hält den Druckausgleich aufrecht |
Installation und Wartung
Der Einbau und die Wartung von Reinraumtüren und -fenstern wirken sich direkt auf deren Leistung aus.
Überlegungen zur Installation:
- Versiegelung treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- Maßkalibrierung: Vor der Installation sind genaue Messungen der Tür-/Fenstermaße erforderlich, um ein reibungsloses Öffnen und Schließen zu gewährleisten.
- Abstimmung mit dem Luftstromsystem: Die Einbauposition von Türen/Fenstern sollte mit dem Luftstromdesign des Reinraums übereinstimmen, um Kurzschlüsse oder tote Zonen zu vermeiden.
Wartungsanforderungen:
- Reinigen Sie Tür-/Fensteroberflächen und Dichtungsstreifen regelmäßig, um die Ansammlung von Staub und Mikroben zu verhindern.
- Überprüfen Sie automatische Türrollen, Steuerungen und Schlösser, um den ordnungsgemäßen Betrieb sicherzustellen.
- Tragen Sie einen Kratzschutz auf Glasfenster auf und tauschen Sie die transparenten Scheiben bei Bedarf aus, um eine klare Sicht zu gewährleisten.
Sicherheit und Kontrolle
1. Zugangskontrolle
Prinzip: Mechanische Schlösser oder elektronische Zugangskontrollsysteme regeln den Zutritt des Personals und stellen sicher, dass Unbefugte keinen Zutritt zu bestimmten Reinraumbereichen haben.
Wirkung: Reduziert das durch menschliches Versagen verursachte Kontaminationsrisiko und erfüllt die hohen Anforderungen an das Personalmanagement in Reinräumen.
Fall: In einer pharmazeutischen Einrichtung verwendet ein hochwertiger Reinraum automatisierte Türen mit Kartenzugang, die nur autorisiertem Personal Zutritt gewähren und so eine versehentliche Kontamination verhindern.
2. Notausgang und sichere Evakuierung
Prinzip: Türen und Fenster sind mit Notöffnungsfunktionen wie Einklemmschutz und Schnellverschlusssystemen ausgestattet, um im Notfall eine schnelle Evakuierung zu gewährleisten.
Wirkung: Selbst bei Ausfällen automatischer Türen oder Hochdruckbedingungen ist die Sicherheit des Personals gewährleistet.
Fall: In einem Elektronik-Reinraum ermöglichten Notausgangsfunktionen eine sichere Evakuierung bei einem Stromausfall, ohne die Produktion zu unterbrechen.
3. Schlagfestigkeit und Drucktoleranz
Prinzip: Beobachtungsfenster bestehen aus gehärtetem Glas, mehrschichtigem Verbundglas oder Verbundwerkstoffen, um äußeren Einflüssen und Druckunterschieden im Innen- und Außenbereich standzuhalten.
Wirkung: Verhindert Glasbruch oder Türverformung während des Betriebs und reduziert so das Verletzungsrisiko bei gleichzeitiger Beibehaltung der Reinraum-Dichtungsleistung.
Fall: In einem Reinraum für die Halbleiterproduktion verhinderten mehrschichtige gehärtete Sichtfenster Bruch und Dichtungsschäden bei der Handhabung der Ausrüstung und stellten so eine kontinuierliche Produktion sicher.
4. Automatisierung und Umweltüberwachung
Prinzip: Automatische Türsysteme können mit Luftduschen, Reinigungssystemen und Durchgangsfenstern verbunden werden, um Druck, Luftstrom und Türstatus in Echtzeit zu überwachen.
Wirkung: Stellt sicher, dass der Druckausgleich oder die Luftstromrichtung beim Betrieb nicht gestört werden, wodurch die Partikeldiffusion minimiert wird.
Fall: In einem biologischen Reinraum passten automatische Türen, die in Luftreinigungssysteme integriert sind, den Luftstrom bei jedem Öffnen der Türen automatisch an und sorgten so für ein stabiles Sauberkeitsniveau.
5. Vergleichstabelle für Sicherheits- und Steuerfunktionen
| Sicherheitskategorie | Schlüsselfunktion | Anwendbares Szenario | Tatsächlicher Effekt |
|---|---|---|---|
| Zugangskontrolle | Mechanische/elektronische Schlösser | Hochwertige Reinräume | Reduziert das Kontaminationsrisiko für Menschen und kontrolliert den Personalfluss |
| Notevakuierung | Einklemmschutz / Schnellverschluss | Notfallsituationen | Gewährleistet eine sichere Evakuierung des Personals |
| Schlag-/Druckfestigkeit | Gehärtetes Glas / mehrschichtig laminiert | Beobachtungsfenster, Pralltüren | Reduziert das Bruchrisiko und bewahrt die Integrität der Dichtung |
| Automatisierung und Integration | Verbunden mit Luftduschen und Reinigungssystemen | Reinräume mit hohem Verkehrsaufkommen | Sorgt für Druckausgleich und Sauberkeit und reduziert Verunreinigungen |
Vor- und Nachteile
Reinraumtüren und -fenster spielen in der modernen Hochpräzisionsindustrie eine entscheidende Rolle. Das Verständnis ihrer Vor- und Nachteile hilft dabei, bessere Entscheidungen bei Design, Beschaffung und Betrieb zu treffen und so die Gesamteffizienz von Reinräumen zu verbessern.
1. Vorteile
1. Hohe Sauberkeitsgarantie
Gut abgedichtete Türen und Fenster verhindern das Eindringen von Staub, Partikeln und Mikroorganismen in den Reinraum und sorgen so für die Sauberkeit im Innenraum.
Fallbeispiel: In einem Reinraum für die pharmazeutische Produktion konnte durch die Installation hochwertiger, abgedichteter Türen aus Edelstahl die Partikelanzahl innerhalb der Zielbereiche gehalten werden, was die Reinigungs- und Desinfektionshäufigkeit erheblich reduzierte.
2. Visualisierung und Überwachung
Transparente Beobachtungsfenster ermöglichen es dem Bediener, den Innenraum zu überwachen, ohne die Tür häufig öffnen zu müssen, wodurch das Kontaminationsrisiko verringert wird.
Fallbeispiel: In einem Reinraum für die Elektronikproduktion ermöglichten doppelschichtige Beobachtungsfenster dem Personal, die Ausrüstung in Echtzeit zu überwachen und gleichzeitig Störungen des Luftstroms zu vermeiden.
3. Haltbarkeit und einfache Wartung
Hochwertige Materialien wie Edelstahl, Aluminiumlegierung und gehärtetes Glas bieten glatte Oberflächen, Korrosionsbeständigkeit und lange Lebensdauer.
Fallbeispiel: In einem pharmazeutischen Reinraum blieben Türen und Fensterrahmen nach täglicher Langzeitdesinfektion frei von Rost oder Verformung, was die Wartungskosten senkte.
4. Komfort und Automatisierung
Automatisierte Türen, die in Luftduschen oder Reinigungssysteme integriert sind, verbessern die Zugangseffizienz und sorgen gleichzeitig für einen Druckausgleich.
Fallbeispiel: In einem hochwertigen Elektronik-Reinraum ermöglichten automatische Türen einen häufigen Personal- und Materialzugang und sorgten gleichzeitig für stabilen Druck und Sauberkeit.
5. Hohe Sicherheit
Einklemmschutzdesigns, gehärtetes Glas und Notöffnungsfunktionen sorgen wirksam für die Sicherheit des Bedieners.
Fallbeispiel: In einem Halbleiter-Reinraum sorgten Nottürfunktionen für eine sichere Evakuierung bei einem Stromausfall, ohne die Produktion zu unterbrechen.
2. Nachteile
1. Relativ hohe Kosten
Der Kauf und die Installation von Hochleistungstüren und automatisierten Steuerungssystemen kann bei Projekten mit begrenztem Budget kostspielig sein.
Analyse: Obwohl die Anfangsinvestition hoch ist, lohnen sich die langfristigen Einsparungen bei der Wartung und geringere Verschmutzungsverluste.
2. Komplexe Installation
Erfordert professionelle Teams für Messung, Installation und Inbetriebnahme, was zu längeren Projektlaufzeiten führt.
Analyse: Eine unsachgemäße Installation kann zu einer schlechten Abdichtung führen und die Sauberkeit und Druckkontrolle beeinträchtigen.
3. Hoher Wartungsaufwand
Dichtungsbänder, Rollen, Steuerungen und andere Komponenten müssen regelmäßig überprüft und gewartet werden, um die Dicht- und Betriebsleistung aufrechtzuerhalten.
Analyse: Ein gut etablierter Wartungsplan und Standardbetriebsverfahren sind für die langfristige Stabilität unerlässlich.
4. Strenge Umweltanforderungen
Hochwertige Türen/Fenster erfordern ordnungsgemäße Installationsbedingungen und saubere Umgebungen, wie z. B. Wandebenheit und Druckdesign.
Analyse: Wenn die Installationsbedingungen nicht erfüllt sind, kann die Funktionalität beeinträchtigt sein, z. B. ein langsamer automatischer Türbetrieb oder eine verringerte Dichtungsleistung.
3. Vergleichstabelle Vorteile vs. Nachteile
| Kategorie | Vorteile | Nachteile | Notizen |
|---|---|---|---|
| Sauberkeit | Gute Abdichtung, blockiert Partikel | Eine unsachgemäße Installation beeinträchtigt die Dichtigkeit | Hochwertige Türen erfordern einen fachgerechten Einbau |
| Visualisierung | Transparente Fenster reduzieren die Türöffnungen | Glas muss regelmäßig gereinigt werden | Doppelschichtiges Verbundglas ist langlebiger |
| Haltbarkeit | Edelstahl, korrosionsbeständige Aluminiumlegierung, lange Lebensdauer | Hohe Anschaffungskosten | Die langfristigen Wartungskosten sind gering |
| Automatisierung | Verbessert die Zugangseffizienz und hält den Druckausgleich aufrecht | Erfordert Stromversorgungs- und Steuerungssysteme | Eine regelmäßige Wartung der Rollen und Steuerungen ist erforderlich |
| Sicherheit | Einklemmschutz, schlagfest, Notöffnung | Einige Sicherheitsmerkmale erhöhen die Kosten | Verlässt sich auf ordnungsgemäße Betriebsabläufe |
Gründe, sich für Reinraumtüren und -fenster von Yuanda zu entscheiden
Die Bedeutung der Auswahl hochwertiger Reinraumtüren und -fenster zeigt sich in mehreren Aspekten:
1.Gesamtqualitätssicherung
Hochwertige Materialien und eine präzise Fertigung sorgen für Langzeitstabilität und reduzieren die Wartungshäufigkeit.
2. Professionelle Designerfahrung
Bietet maßgeschneiderte Lösungen für verschiedene Reinraumqualitäten und Umgebungsanforderungen.
3.Kompatibilität mit Reinraumsystemen
Kann in Luftduschen, Durchgangsfenster und Reinigungssysteme integriert werden, um eine vollständige Kontrolle der Prozessreinheit zu erreichen.
4.Sicherheit und menschenzentriertes Design
Bietet Notöffnungs-, Einklemmschutz- und Schlagschutzfunktionen, um die Sicherheit des Bedieners zu gewährleisten.
Die Entscheidung für Reinraumtüren und -fenster von Yuanda gewährleistet nicht nur die Reinraumqualität, sondern verbessert auch die Produktionseffizienz und die Betriebssicherheit.
Als entscheidender Bestandteil des Reinraum-Umweltmanagements wirken sich Reinraumtüren und -fenster durch ihre Materialien, Spezifikationen, Funktionen, Installation, Wartung und Sicherheitskontrollen direkt auf den Betrieb der Anlage aus. Die Analyse verschiedener Materialeigenschaften, funktionaler Designs und Installationsanforderungen verdeutlicht die Bedeutung hochwertiger Türen und Fenster für die Aufrechterhaltung der Sauberkeit, die Gewährleistung der Produktionssicherheit und die Verbesserung der betrieblichen Effizienz. Mit der zunehmenden Anwendung von Reinräumen ist die Auswahl professioneller und zuverlässiger Tür- und Fensterlösungen in der Branche zu einem Konsens geworden.
