Was ist eine nicht selbstreinigende Durchlaufbox und wann sollten Sie sie verwenden?

Die nicht selbstreinigende Pass-Through-Box verstehen

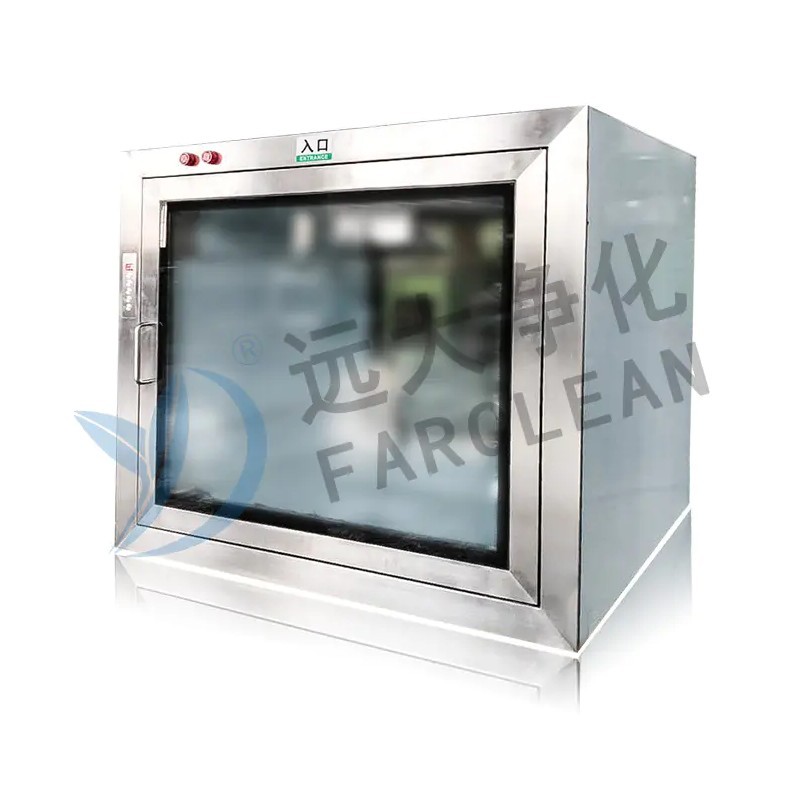

A nicht selbstreinigende Durchlaufbox ist eine feste, statische Transferkammer, die in der Wand zwischen einem Reinraum und einem angrenzenden nicht klassifizierten oder niedriger klassifizierten Bereich installiert ist. Im Gegensatz zu selbstreinigenden (oder Luftduschen-)Durchgangsboxen, die Ventilatoren und HEPA-Filter verwenden, um in der Luft befindliche Partikel aktiv aus übertragenen Materialien zu entfernen, ist die nicht selbstreinigende Variante auf verriegelte Türen und einen kontrollierten Zugang angewiesen, um Kreuzkontaminationen zu verhindern. Seine Hauptfunktion besteht darin, als saubere Pufferzone zu dienen – eine physische Barriere, die sicherstellt, dass die beiden Umgebungen während eines Materialtransfers niemals direkt kommunizieren.

Die Kammer verfügt typischerweise über zwei ineinandergreifende Türen: eine zur Reinraumseite und eine zur Außenumgebung. Der Verriegelungsmechanismus stellt sicher, dass nicht beide Türen gleichzeitig geöffnet werden können, wodurch Luftdruckunterschiede aufrechterhalten werden und verhindert wird, dass ungefilterte Außenluft in den Reinraum gelangt. Dieses passive Design macht es im Vergleich zu aktiven Dekontaminationssystemen einfacher, kostengünstiger und äußerst zuverlässig, was in Einrichtungen, in denen Ausfallzeiten kostspielig sind, einen erheblichen Vorteil darstellt.

Nicht selbstreinigende Durchreichekästen bestehen aus glatten, nicht porösen Materialien – am häufigsten Edelstahl 304 oder 316L –, die sich leicht abwischen lassen und mikrobieller Anhaftung widerstehen. Innenecken sind in der Regel gewölbt oder abgerundet, um zu verhindern, dass sich an den Kanten Partikel festsetzen. Einige Modelle verfügen über keimtötende UV-Lampen zur optionalen Oberflächendekontamination zwischen den Anwendungen und sorgen so für eine zusätzliche Kontaminationskontrolle, ohne in die Kategorie „Selbstreinigung“ zu fallen.

Hauptmerkmale und Designspezifikationen

Bei der Bewertung einer nicht selbstreinigenden Durchlaufbox bestimmen mehrere Konstruktionsmerkmale deren Leistung in der Praxis. Das Verständnis dieser Spezifikationen hilft Beschaffungsteams dabei, die richtige Einheit für die Klassifizierungsanforderungen und Arbeitsablaufanforderungen ihrer Einrichtung zu finden.

Mechanisches Verriegelungssystem

Der Verriegelungsmechanismus ist das entscheidende Sicherheitsmerkmal jeder Durchgangsbox. Bei nicht selbstreinigenden Modellen wird dies typischerweise entweder durch ein mechanisches Nocken- und Stangensystem oder eine elektronische Magnetverriegelung erreicht. Mechanische Verriegelungen werden in Umgebungen mit strengen elektromagnetischen Anforderungen bevorzugt (z. B. in bestimmten Bereichen der Elektronikfertigung), während elektronische Verriegelungen Audit-Trail-Protokollierung, Zugangskontrollintegration und Fernüberwachung bieten – wertvoll in GMP-regulierten pharmazeutischen Einrichtungen.

Material und Oberflächenbeschaffenheit

Innenflächen werden auf Hochglanz poliert (typischerweise Ra ≤ 0,4 µm für pharmazeutische Anwendungen), um die Partikelanhaftung zu minimieren und die Reinigungsvalidierung zu erleichtern. Für die Außenseite kann eine gebürstete Oberfläche oder pulverbeschichteter Weichstahl verwendet werden, um die Kosten zu senken, ohne die innere Integrität zu beeinträchtigen. Türdichtungen bestehen aus Silikon- oder EPDM-Dichtungen, die ihre Elastizität auch bei wiederholten Reinigungszyklen mit IPA, Wasserstoffperoxid-Tüchern oder anderen üblichen Reinraum-Desinfektionsmitteln beibehalten.

Optionale UV-C-Dekontamination

Viele nicht selbstreinigende Durchreicheboxen bieten als optionales Zubehör eine integrierte UV-C-Lampe an. Bei Aktivierung zwischen den Transfers bestrahlt das UV-C-Licht freiliegende Oberflächen in der Kammer und reduziert so die Oberflächenkeimbelastung innerhalb von 15–30 Minuten nach der Exposition um bis zu 99,9 %. Es ist wichtig zu beachten, dass es sich bei UV-C nur um eine Oberflächenbehandlung handelt – es werden keine Partikel aus der Luft gefiltert oder entfernt – weshalb diese Geräte weiterhin als nicht selbstreinigend eingestuft werden.

Größe und Tragfähigkeit

Durchgangsboxen sind in einer Vielzahl von Innenabmessungen erhältlich, von kompakten Tischmodellen (ca. 400 × 400 × 400 mm) für kleine Probentransfers bis hin zu großen Standgeräten (bis zu 1200 × 800 × 800 mm oder mehr), die volle Tabletts, Gerätekomponenten oder Großverpackungen aufnehmen können. Die Tragfähigkeit liegt je nach Regal und Rahmenkonstruktion typischerweise zwischen 30 kg und über 150 kg.

Branchenanwendungen

Nicht selbstreinigende Durchlaufboxen werden in einer Vielzahl regulierter und halbregulierter Branchen eingesetzt. Aufgrund ihrer Vielseitigkeit, kombiniert mit niedrigen Betriebskosten und einfacher Validierung, eignen sie sich für nahezu jede Einrichtung, in der ein kontrollierter Materialtransfer erforderlich ist.

Elektronikfertigung: Ein primärer Anwendungsfall

Die Elektronikindustrie stellt eine der anspruchsvollsten und am weitesten verbreiteten Anwendungen für nicht selbstreinigende Durchreichekästen dar. Die Halbleiterfertigung, die Leiterplattenbestückung und die Herstellung optischer Komponenten finden alle in streng kontrollierten Umgebungen statt, in denen selbst Partikel im Submikrometerbereich zu Produktfehlern oder Ertragseinbußen führen können. In diesen Umgebungen ermöglicht die Durchlaufbox den häufigen Transfer von Wafern, Substraten, Masken und Werkzeugen, ohne die ISO-Klasse des Produktionsbereichs zu beeinträchtigen.

Da in Elektronik-Reinräumen oft strenge EMI-Anforderungen (elektromagnetische Interferenz) gelten, werden mechanisch verriegelte, nicht selbstreinigende Durchgangskästen häufig elektronisch gesteuerten Einheiten vorgezogen. Das Fehlen aktiver Luftströmungssysteme eliminiert außerdem das Risiko vibrationsbedingter Ausrichtungsprobleme in der Nähe empfindlicher Lithografie- oder Inspektionsgeräte.

Biopharmazeutika und Krankenhäuser

Bei der Herstellung von Arzneimitteln und bei der Herstellung von Sterilgut in Krankenhäusern ist die Einhaltung gesetzlicher Vorschriften der Hauptgrund für die Auswahl von Pass-Through-Boxen. Sowohl der EU-GMP-Anhang 1 als auch die FDA-Richtlinien verlangen, dass Materialtransfers zwischen klassifizierten und nicht klassifizierten Zonen so durchgeführt werden, dass das Eindringen von Verunreinigungen verhindert wird. Eine ordnungsgemäß validierte, nicht selbstreinigende Durchgangsbox mit dokumentierten Reinigungsverfahren und Verriegelungsüberprüfung erfüllt diese Anforderungen in den meisten Anwendungen der Klassen B/C und ISO 6/7.

Nicht selbstreinigende vs. selbstreinigende Durchreicheboxen

Die Wahl zwischen einer selbstreinigenden und einer nicht selbstreinigenden Durchlaufbox hängt vom Kontaminationsrisikoprofil Ihres Prozesses, Ihrer Reinraumklassifizierung und Ihren betrieblichen Anforderungen ab. Keiner der beiden Typen ist allgemein überlegen – die richtige Wahl hängt vom Kontext ab.

• Risiko der Partikelbildung: Wenn bei transportierten Gegenständen die Wahrscheinlichkeit besteht, dass sie Partikel abgeben – wie zum Beispiel Kartonverpackungen, unverpackte Komponenten oder Gegenstände, die sich in unkontrollierten Umgebungen befanden – ist eine selbstreinigende Einheit mit aktiver HEPA-Filtration die sicherere Wahl. Nicht selbstreinigende Kartons eignen sich besser für Artikel, die vor dem Transfer bereits vorgereinigt oder doppelt verpackt wurden.
• Reinraumklassifizierung: Für ISO-8- oder Klasse-D-Umgebungen ist in der Regel eine nicht selbstreinigende Durchgangsbox mit manuellem Reinigungsprotokoll ausreichend. Für ISO 5-Umgebungen (Klasse A/B), die an Bereiche der Klasse C oder D angrenzen, kann eine selbstreinigende Einheit aufgrund behördlicher Vorgaben oder Betriebs-SOPs erforderlich sein.
• Wartungsaufwand: Selbstreinigende Geräte erfordern regelmäßige Integritätsprüfungen des HEPA-Filters, die Wartung des Lüftermotors und den Luftstromausgleich – all das erhöht die Betriebskosten. Nicht selbstreinigende Kästen haben nur wenige bewegliche Teile, was die Wartungshäufigkeit und -kosten erheblich reduziert.
• Komplexität der Validierung: Nicht selbstreinigende Durchlaufboxen sind einfacher zu validieren und gemäß den GMP-Richtlinien zu qualifizieren. Der Validierungsumfang umfasst typischerweise die Verriegelungsfunktion, die Reinigungsüberprüfung und die Druckdifferenzüberwachung – ein weitaus engerer Umfang als bei aktiven Luftduschsystemen.
• Übertragungsdurchsatz: Selbstreinigende Geräte erfordern einen Spülzyklus (normalerweise 1–5 Minuten), bevor die Innentür geöffnet werden kann. Nicht selbstreinigende Einheiten ermöglichen schnellere Transfers, wenn die Verriegelung gelöst wird, was in Fertigungsumgebungen mit hohem Durchsatz oder in Krankenhausausgabeumgebungen von Bedeutung ist.

Installations-, Qualifizierungs- und Betriebsprotokolle

Die ordnungsgemäße Installation eines nicht selbstreinigenden Durchgangskastens ist für seine langfristige Leistung von entscheidender Bedeutung. Das Gerät muss bündig in der Reinraumwand montiert werden und um den Rahmen herum luftdicht abgedichtet sein, um einen Bypass-Luftstrom zu verhindern. Bei Reinräumen mit Überdruck sollte die Tür auf der Reinraumseite eine etwas höhere Dichtkraft haben, um dem Differenzdruck Rechnung zu tragen. Bei Unterdruckumgebungen (z. B. Eindämmungsräumen) kehrt sich die Installationslogik um.

Qualifikation (IQ/OQ/PQ)

In regulierten Branchen müssen Durchgangskästen vor der Verwendung formal qualifiziert werden. Der Qualifizierungsprozess umfasst typischerweise:

• Installationsqualifikation (IQ): Überprüfung, ob das Gerät gemäß den Spezifikationen des Herstellers installiert ist, einschließlich Maßprüfungen, Überprüfung der Materialzertifizierung und Inspektion der Wandabdichtung.
• Operative Qualifikation (OQ): Funktionsprüfung des Verriegelungssystems (Bestätigung, dass nicht beide Türen gleichzeitig geöffnet werden können), Prüfung der Türdichtung auf Integrität und – wenn UV-C eingebaut ist – Überprüfung der Lampenintensität.
• Leistungsqualifizierung (PQ): Überwachung der Partikelanzahl im Reinraum während simulierter Materialtransfers, um zu bestätigen, dass die Durchgangsbox unter normalen Betriebsbedingungen nicht als Kontaminationspfad fungiert.

Standardarbeitsanweisungen

Selbst die am besten gestaltete Durchgangsbox kann mangelnde Benutzerdisziplin nicht ausgleichen. Effektive SOPs für nicht selbstreinigende Durchreicheboxen sollten Folgendes festlegen: maximale Verweilzeit für Gegenstände in der Kammer, erforderliche Vorreinigung oder Verpackung der Gegenstände vor dem Eintritt, Häufigkeit der Innenreinigung und zugelassene Desinfektionsmittel, UV-C-Aktivierungsprotokoll (falls zutreffend) und Dokumentationsanforderungen für jeden Transfer in regulierten Umgebungen. Regelmäßige Schulungen und regelmäßige Compliance-Audits sind für die langfristige Aufrechterhaltung der Reinraumintegrität unerlässlich.

So wählen Sie die richtige nicht selbstreinigende Durchlaufbox aus

Bei der Auswahl der richtigen Einheit für Ihre Einrichtung müssen die Anforderungen an die Kontaminationskontrolle, die Anforderungen an den Arbeitsablauf, behördliche Verpflichtungen und Budgetbeschränkungen gegeneinander abgewogen werden. Die folgende Checkliste erfasst die wichtigsten Entscheidungsfaktoren:

• Definieren Sie die Reinraumklassifizierung auf beiden Seiten der Transferwand. Die ISO-Klasse oder GMP-Klasse der saubereren Umgebung schreibt Mindestkonstruktionsstandards vor (Oberflächenbeschaffenheit, Dichtungsqualität, Zuverlässigkeit der Verriegelung).
• Bestimmen Sie die maximalen Artikelabmessungen und das maximale Gewicht. Wählen Sie Innenabmessungen mit mindestens 20 % Freiraum auf allen Seiten, um ein bequemes Be- und Entladen zu ermöglichen, ohne dass Gegenstände gegen versiegelte Oberflächen gedrückt werden.
• Geben Sie den Verriegelungstyp an. Für EMI-empfindliche Elektronikbereiche werden mechanische Verriegelungen bevorzugt; Elektronische Verriegelungen eignen sich besser für GMP-Umgebungen, die Prüfpfade und Zugangskontrolle erfordern.
• Betrachten Sie UV-C als optionale Ergänzung. Für Einrichtungen, die Gegenstände mit verbleibender Außenverpackung oder dem Risiko einer biologischen Kontamination transportieren, bietet eine UV-C-Lampe eine zusätzliche Oberflächendekontamination, ohne dass die Kosten eines vollständigen Luftduschsystems anfallen.
• Bestätigen Sie die Materialverträglichkeit. Stellen Sie sicher, dass der Edelstahl der Innenausstattung und das Dichtungsmaterial mit den in Ihrer Einrichtung verwendeten Reinigungsmitteln kompatibel sind – insbesondere, wenn Desinfektionsmittel auf Chlorbasis (die minderwertigen Edelstahl angreifen können) Teil Ihres Reinigungsprotokolls sind.
• Fordern Sie frühzeitig Dokumentationspakete an. Fordern Sie in regulierten Branchen die Lieferanten auf, zum Zeitpunkt der Bestellung FAT-Aufzeichnungen (Factory Acceptance Test), Materialzertifikate und IQ/OQ-Protokollentwürfe vorzulegen, um Verzögerungen bei der Qualifizierung nach der Lieferung zu vermeiden.

Eine nicht selbstreinigende Durchgangsbox ist im Vergleich zu aktiven Systemen nicht nur eine „grundlegende“ Option – sie ist bei korrekter Spezifikation, Installation und Betrieb die richtige Wahl für einen Großteil der Reinraumumgebungen. Seine Einfachheit ist eine Stärke: Weniger Komponenten bedeuten weniger Fehlermodi, geringere Wartungskosten und einen einfacheren Validierungspfad. Für Einrichtungen in der Elektronik-, Pharma-, Kosmetik-, Lebensmittel- und Gesundheitsbranche bleibt es eines der kostengünstigsten und zuverlässigsten Werkzeuge zur Aufrechterhaltung der Reinraumintegrität während Materialtransfervorgängen.
