Warum sind Reinraum-Sandwichpaneele die bevorzugte Wand- und Deckenlösung für kontrollierte Umgebungen?

Was ist eine Reinraum-Sandwichplatte?

A Reinraum-Sandwichplatte ist eine vorgefertigte, mehrschichtige Bauplatte, die speziell für den Einsatz in kontrollierten Umgebungen entwickelt wurde, in denen Luftverschmutzung, Temperaturstabilität, Hygiene und strukturelle Integrität strengen Standards genügen müssen. Das Paneel besteht aus zwei starren Außenblechen – typischerweise verzinkter Stahl, Edelstahl oder Aluminium – die mit einem isolierenden Kernmaterial verbunden sind, das thermische Leistung, akustische Dämpfung und strukturelle Steifigkeit in einem einzigen Verbundelement bietet. Das Ergebnis ist ein selbsttragendes Wand-, Decken- oder Trennwandsystem, das schnell installiert und bei sich ändernden Anlagenanforderungen neu konfiguriert werden kann, ohne die Umgebungskontrollen zu beeinträchtigen, die einen funktionierenden Reinraum ausmachen.

Was ein Reinraum-Sandwichpaneel von herkömmlichen Architektur-Sandwichpaneelen unterscheidet, ist die Präzision, mit der jedes Material, jede Verbindung, jedes Finish und jede Maßtoleranz spezifiziert und kontrolliert wird. In einer Reinraumumgebung – unabhängig davon, ob sie gemäß der Norm ISO 14644 als ISO 1 bis ISO 9 oder gemäß den Anforderungen der pharmazeutischen Aufsichtsbehörden als GMP-Klasse A bis D klassifiziert ist – ist die Gebäudehülle nicht nur strukturell. Es ist ein aktiver Bestandteil des Kontaminationskontrollsystems. Jede Oberfläche muss mikrobiellem Wachstum standhalten, keine Partikel abgeben, häufiger chemischer Reinigung standhalten und unter den positiven Druckunterschieden, die das Eindringen von Verunreinigungen verhindern, ihre Dimensionsstabilität beibehalten. Standardbauplatten für Industrie- oder Gewerbebauten können diese Anforderungen nicht erfüllen, weshalb es sich bei den Reinraum-Sandwichplatten um eine eigene Produktkategorie handelt.

Die einzigartige mehrschichtige Konstruktion, die diese Paneele auszeichnet

Das entscheidende Merkmal einer Reinraum-Sandwichplatte ist ihre Verbundkonstruktion, die mehrere Leistungsfunktionen in einer einzigen Plattenstärke vereint, die typischerweise zwischen 50 mm und 150 mm liegt. Jede Schicht des Paneels bringt eine Reihe spezifischer Eigenschaften mit, und die Interaktion zwischen den Schichten ist so konzipiert, dass ein kombiniertes Leistungsprofil entsteht, das kein einzelnes Material allein erreichen könnte.

Äußere Verkleidungsblätter

Die inneren und äußeren Vorsatzplatten bilden die Sicht- und Funktionsflächen des Paneels. Für Reinraumanwendungen werden diese meist aus vorlackiertem verzinktem Stahl mit einer Polyester-, Epoxid- oder PVDF-Beschichtung auf der dem Raum zugewandten Oberfläche hergestellt. Das Beschichtungssystem muss porenfrei, chemisch beständig und wiederholter Reinigung mit Isopropylalkohol, Wasserstoffperoxiddampf, Natriumhypochlorit und anderen aggressiven Desinfektionsmitteln, die in pharmazeutischen und Halbleiterfertigungsumgebungen verwendet werden, standhalten. Edelstahloberflächen – typischerweise Güteklasse 304 oder 316L – werden für die anspruchsvollsten Anwendungen spezifiziert, wie z. B. aseptische pharmazeutische Produktionsbereiche oder Reinräume für die Lebensmittelverarbeitung, in denen eine hervorragende Korrosionsbeständigkeit und die Fähigkeit, nahezu spiegelglänzend elektropoliert zu werden, erforderlich sind. Aluminium-Beschichtungen werden dort eingesetzt, wo Gewichtsreduzierung im Vordergrund steht, ohne dass die Korrosionsbeständigkeit darunter leidet.

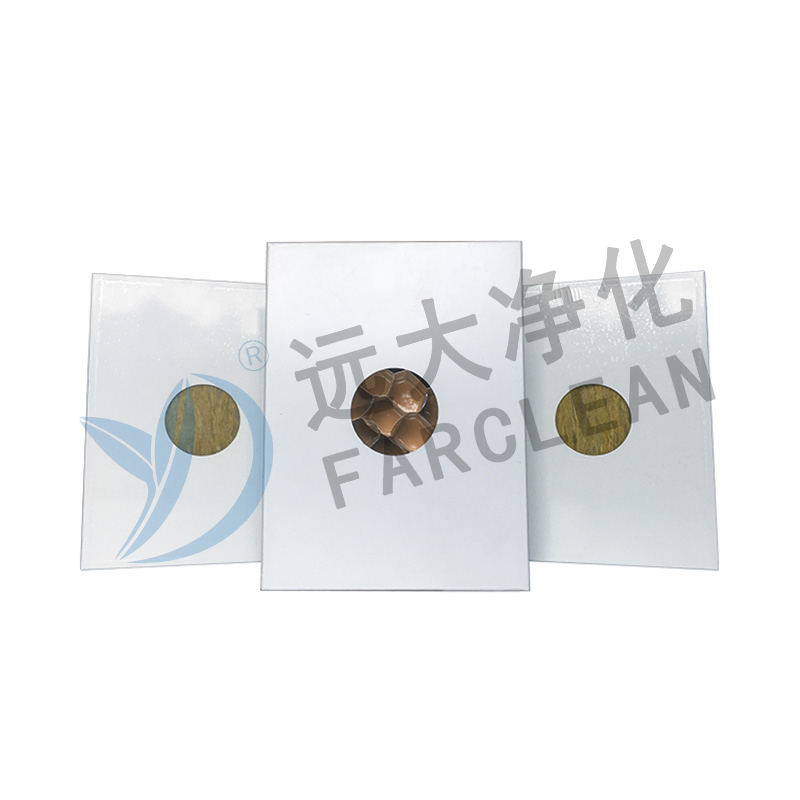

Isolierende Kernmaterialien

Das Kernmaterial nimmt den zentralen Bereich des Paneels ein und ist für die Wärmedämmung, die akustische Leistung, den Feuerwiderstand und einen erheblichen Teil der strukturellen Steifigkeit des Paneels verantwortlich. Reinraum-Sandwichplatten werden mit mehreren Kerntypen hergestellt, die jeweils für unterschiedliche Leistungsprioritäten geeignet sind. Kerne aus Mineralwolle (Steinwolle) bieten eine ausgezeichnete Feuerbeständigkeit und erreichen die Klassifizierung „nicht brennbar“ gemäß EN 13501-1. Sie werden in pharmazeutischen Einrichtungen und Krankenhäusern eingesetzt, wo die Brandschutzvorschriften am strengsten sind. Schaumkerne aus Polyurethan (PUR) und Polyisocyanurat (PIR) bieten hervorragende Wärmedämmwerte (niedrigere Lambda-Koeffizienten) bei gleicher Plattendicke und sind daher die erste Wahl, wenn Energieeffizienz und Präzision der Temperaturregelung die Hauptfaktoren sind. Wabenförmige Aluminium- oder Papierkerne bieten ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht für Deckenpaneele, bei denen strukturelle Tragfähigkeit erforderlich ist, ohne dass die Tragstruktur übermäßig belastet wird.

Luftdichtheit und Druckintegrität: Ein entscheidendes Unterscheidungsmerkmal

Eine der technisch anspruchsvollsten Anforderungen an die Gebäudehülle eines Reinraums ist die Luftdichtheit. In Reinräumen herrscht ein positiver Luftdruck im Vergleich zu angrenzenden, weniger kontrollierten Räumen, wodurch ein Druckunterschied entsteht, der ständig versucht, die Luft – und alle darin enthaltenen Verunreinigungen – durch Lücken, Fugen oder Durchdringungen in der Hülle nach außen zu drücken. Wenn das Paneelsystem Luftlecks zulässt, wird die Druckdifferenz beeinträchtigt und die Kontaminationskontrollstrategie schlägt fehl, unabhängig davon, wie leistungsstark das HVAC- und Filtersystem ist.

Reinraum-Sandwichplatten erfüllen diese Anforderung durch ein präzise konstruiertes ineinandergreifendes Verbindungssystem. Die Platten werden über Nut-Feder- oder Cam-Lock-Verbindungen miteinander und mit strukturellen Rahmenelementen verbunden, die während der Installation mit durchgehenden Raupen zugelassenen Dichtmittels – typischerweise auf Silikon- oder Polyurethanbasis – abgedichtet werden. Die Fugengeometrie ist so konzipiert, dass sie Wärmeausdehnungen und geringfügige strukturelle Bewegungen aufnimmt, ohne die Dichtung zu beschädigen, und so die Luftdichtheit über die gesamte Lebensdauer der Anlage aufrechterhält. Interne Eckverbindungen, Decken-zu-Wand-Verbindungen und Durchdringungen für Versorgungsleitungen – elektrische Leitungen, Rohrleitungen, HVAC-Kanäle – erfordern alle speziell entwickelte Verkleidungsteile und Dichtungssysteme, die die Druckintegrität der Hülle an jedem Übergangspunkt aufrechterhalten.

Bei der Inbetriebnahme von Pharma- und Halbleiter-Reinräumen gehört die Prüfung auf Luftlecks nach der Installation unter Verwendung von Druckmethoden auf der Grundlage von EN 13829 oder gleichwertigen Standards zur Standardpraxis, um zu überprüfen, ob die fertige Hülle die angegebene Luftdichtheitsklasse erfüllt, bevor mit der Betriebsvalidierung begonnen wird. Reinraum-Sandwichplattensysteme namhafter Hersteller sind so konzipiert und getestet, dass sie die niedrigsten verfügbaren Leckageklassifizierungen gemäß diesen Standards erreichen.

Hygienisches Oberflächendesign und Vermeidung von Partikelabgabe

Die Oberflächeneigenschaften einer Reinraum-Sandwichplatte werden mit einer Spezifität entwickelt, die bei Standard-Bauprodukten ihresgleichen sucht. Jede Designentscheidung – von der Chemie der Plattenoberflächenbeschichtung bis zum Profil der Fugenverkleidung – wird mit dem Ziel getroffen, die Partikelbildung zu minimieren, die Besiedlung mit Mikroben zu verhindern und eine wirksame Reinigung und Desinfektion zu ermöglichen.

• Glatte, nicht poröse Oberflächen: Die dem Raum zugewandte Oberfläche eines Reinraumpaneels muss eine ausreichend niedrige Oberflächenrauheit aufweisen, um den Einschluss von Partikeln und die Bildung von Biofilmen zu verhindern. Beschichtete Stahlplatten erreichen typischerweise Oberflächenrauheiten von Ra 0,8 µm oder besser, während elektropolierter Edelstahl Ra 0,2 µm erreichen kann. Diese glatten Oberflächen ermöglichen einen gleichmäßigen Kontakt der Desinfektionslösungen mit der gesamten Oberfläche während der Reinigungszyklen und hinterlassen keine mikroskopisch kleinen Vertiefungen, in denen sich Mikroorganismen verstecken können.
• Überdachte Innenecken: Rechtwinklige Innenecken zwischen Wänden und Böden sowie zwischen Wänden und Decken lassen sich nicht gründlich reinigen und Partikel sammeln sich in toten Zonen an, die vom Luftstrom abgeschirmt sind. Reinraum-Sandwichpaneelsysteme enthalten vorgeformte, abgerundete Eckabschnitte – typischerweise mit einem Radius von 50 bis 100 mm –, die scharfe Innenecken in der gesamten Anlage eliminieren und es den Reinigungsgeräten ermöglichen, jede Oberfläche ohne Unterbrechung zu erreichen.
• Flächenbündige Paneloberflächen und versenkte Befestigungen: Hervorstehende Befestigungselemente, freiliegende Schraubenköpfe und Oberflächendiskontinuitäten erzeugen Turbulenzen in den laminaren Luftströmungsmustern, die in Reinräumen genutzt werden, um Partikel aus kritischen Arbeitsbereichen wegzufegen. Reinraumpaneele werden mit verdeckten oder versenkten Befestigungssystemen befestigt, die eine flache, ununterbrochene Paneeloberfläche aufrechterhalten und die vorhersehbaren Luftströmungsmuster bewahren, von denen die Kontaminationskontrolle abhängt.
• Chemische Beständigkeit von Beschichtungen: Die Oberflächenbeschichtung muss einer Zersetzung – einschließlich Blasenbildung, Kreidung und Farbveränderung – standhalten, wenn sie während ihrer gesamten Betriebsdauer dem gesamten Spektrum der in der Anlage verwendeten Reinigungs- und Desinfektionsmittel ausgesetzt wird. PVDF-Beschichtungen bieten das breiteste chemische Beständigkeitsspektrum und die längste Lebensdauer und sind daher die Spezifikation der Wahl für Einrichtungen mit aggressiven Reinigungsprotokollen.

Vergleich der Kerntypen von Reinraum-Sandwichplatten

Die Auswahl des richtigen Kernmaterials ist eine der folgenreichsten Entscheidungen bei der Spezifikation von Reinraumpaneelen. Die folgende Tabelle bietet einen strukturierten Vergleich der wichtigsten Kernoptionen zur Unterstützung einer fundierten Auswahl basierend auf projektspezifischen Prioritäten:

Modulare Flexibilität und Rekonfigurierbarkeit

Eines der praktisch wertvollsten und kommerziell bedeutsamsten Merkmale des Reinraum-Sandwichplattensystems ist seine inhärente Modularität. Im Gegensatz zu herkömmlichen Reinraumgehäusen in Nassbauweise aus verputzten Blöcken oder gegossenem Beton, die nach dem Bau praktisch dauerhaft sind, kann ein Reinraum aus Sandwichpaneelen mit einem Bruchteil der Zeit, Kosten und Unterbrechungen, die für die Änderung einer herkömmlichen Struktur erforderlich sind, abgebaut, erweitert, verkleinert oder verlegt werden.

Die Paneele werden in Standardbreiten (typischerweise 600 mm, 1.000 mm oder 1.200 mm) hergestellt und auf individuelle Längen zugeschnitten, um sie an die Höhe vom Boden bis zur Decke der Anlage anzupassen. Das ineinandergreifende Verbindungssystem ermöglicht das Verbinden und Trennen von Paneelen, ohne die Paneele selbst zu beschädigen, was bedeutet, dass ein aus hochwertigen Sandwichpaneelen gebauter Reinraum als rekonfigurierbares Gut einen erheblichen Restwert behält. Für Pharmahersteller, die ihre Anlagenlayouts an sich ändernde Produktportfolios anpassen müssen, oder für Elektronikhersteller, die als Reaktion auf neue Produktlinien die Reinraumkapazität erweitern müssen, führt diese Rekonfigurierbarkeit im Vergleich zu herkömmlichen Konstruktionsansätzen direkt zu geringeren Investitionsausgaben und einer schnelleren Produktionszeit.

Die Montagegeschwindigkeit ist ein weiterer entscheidender Vorteil des modularen Panelsystems. Ein komplettes Reinraumgehäuse – Wände, Decke, Türen, Fenster und Servicedurchgänge – kann in der Regel von einem spezialisierten Auftragnehmerteam in einem Bruchteil der Zeit installiert werden, die für den Bau eines gleichwertigen Raums mit herkömmlichen Baumethoden erforderlich wäre. Die Paneele kommen vorgefertigt auf die exakten Abmessungen vor Ort an und müssen nur noch zusammengebaut und abgedichtet werden, statt des aufeinanderfolgenden Bauprozesses mit mehreren Gewerken, der beim konventionellen Bauen erforderlich ist. Dieser komprimierte Installationszeitplan verkürzt die Vorlaufzeiten für die Inbetriebnahme der Anlage und ermöglicht es den Fertigungsbetrieben, früher mit der Umsatzgenerierung zu beginnen.

Branchen, die auf Reinraum-Sandwichplatten angewiesen sind

Die einzigartige Kombination von Eigenschaften, die Reinraum-Sandwichpaneele bieten, macht sie zum spezifizierten Bausystem für eine Vielzahl von Branchen, in denen die Kontaminationskontrolle eine behördliche Anforderung oder ein Gebot der Produktqualität ist.

• Pharmazeutische Herstellung: GMP-regulierte Arzneimittelproduktionsanlagen erfordern für verschiedene Herstellungsstufen Reinräume der Klassen ISO 5 bis ISO 8 (GMP-Klasse A bis D). Reinraum-Sandwichpaneele mit Mineralwollkernen und Deckschichten aus Edelstahl oder PVDF-beschichtetem Stahl gehören zur Standardspezifikation und erfüllen sowohl die hygienischen Oberflächenanforderungen der GMP-Richtlinien als auch die Brandschutzanforderungen der pharmazeutischen Anlagenvorschriften.
• Halbleiter- und Elektronikfertigung: Waferherstellungsanlagen für die Halbleiterproduktion erfordern die strengsten Reinraumklassifizierungen – ISO 1 bis ISO 5 –, bei denen selbst Partikel im Submikrometerbereich ganze Waferchargen im Wert von mehreren Millionen Dollar zerstören können. Die Panelsysteme in diesen Einrichtungen müssen mit den hocheffizienten HEPA- und ULPA-Filtersystemen und den präzisen laminaren Luftstrommustern kompatibel sein, die die Waferoberflächen während der Verarbeitung schützen.
• Herstellung medizinischer Geräte: Die Herstellung implantierbarer medizinischer Geräte, steriler Diagnosegeräte und chirurgischer Instrumente gemäß ISO 13485 und FDA 21 CFR Teil 820 erfordert Reinraumumgebungen, in denen sowohl Partikel- als auch mikrobielle Kontamination streng kontrolliert werden. Die Plattenoberflächen müssen den validierten Reinigungs- und Sterilisationsprotokollen standhalten, die während der Anlagenqualifizierung angewendet werden.
• Biotechnologie und Gentherapie: Bei der Herstellung von Biologika, Zelltherapien und Gentherapien wird mit lebenden biologischen Systemen gearbeitet, die äußerst empfindlich auf Kontaminationen reagieren. Reinraumgehäuse aus Sandwichpaneelen für diese Anwendungen müssen ein Höchstmaß an Umweltkontrolle erreichen und aufrechterhalten und gleichzeitig die biologischen Sicherheitsmaßnahmen bieten, die bei der Arbeit mit biologischen Arbeitsstoffen erforderlich sind.
• Lebensmittel- und Getränkeverarbeitung: In Bereichen der Lebensmittelproduktion mit hoher Sorgfalt und hohem Risiko – wie der Verarbeitung von verzehrfertigem Fleisch, der Herstellung von Säuglingsnahrung und der aseptischen Getränkeabfüllung – werden Reinraum-Sandwichplatten verwendet, um kontrollierte Hygienezonen zu schaffen, die Kreuzkontaminationen zwischen Verarbeitungsbereichen verhindern und Produkte vor mikrobiologischen Umweltgefahren schützen.

Wichtige Spezifikationen, die bei der Auswahl von Reinraum-Sandwichplatten zu beachten sind

Angesichts der entscheidenden Rolle, die Reinraum-Sandwichplatten bei der Kontaminationskontrollstrategie einer Anlage spielen, müssen Spezifikations- und Beschaffungsentscheidungen mit strenger technischer Sorgfalt getroffen werden. Die folgenden Parameter sollten anhand der Projektanforderungen überprüft werden, bevor Sie sich an einen Panellieferanten wenden:

• Zertifizierung der Oberflächenbeschichtung: Bestätigen Sie, dass die raumseitige Beschichtung unabhängig auf ihre Beständigkeit gegenüber den spezifischen Reinigungs- und Desinfektionsmitteln getestet und zertifiziert wurde, die im validierten Reinigungsverfahren der Einrichtung verwendet werden. Fordern Sie Prüfberichte zur Chemikalienbeständigkeit an, nicht nur Lieferantenaussagen.
• Brandverhaltensklassifizierung: Stellen Sie sicher, dass das Paneelsystem – einschließlich der Verkleidungen und des Kerns – die erforderliche Brandschutzklassifizierung gemäß der geltenden Baunorm (EN 13501-1 in Europa, UL-Zertifizierung in Nordamerika) für die Art der Belegung und den Gerichtsstand der Einrichtung aufweist.
• Wärmedurchlässigkeit (U-Wert): Bestätigen Sie, dass die Plattendicke und die Kernspezifikation den erforderlichen U-Wert für die thermischen Leistungsziele der Anlage erreichen, insbesondere für Reinräume, in denen die Temperaturen deutlich über oder unter der Umgebungstemperatur gehalten werden, um Herstellungsprozesse zu unterstützen.
• Paneelspannweite und Tragfähigkeit: Überprüfen Sie bei Deckenpaneelen, die sich zwischen strukturellen Stützen erstrecken, die Durchbiegung und Tragfähigkeit des Paneels unter dem kombinierten Gewicht des Paneels selbst, aller an der Decke montierten Geräte und der verteilten Last aus dem HVAC-Plenum darüber.
• Daten zur Luftdichtheit des Verbindungssystems: Fordern Sie Testdaten – nicht nur Designansprüche – an, die die Luftdichtheitsleistung des Plattenverbindungssystems unter den Druckunterschieden, mit denen die Anlage betrieben wird, belegen, um zu bestätigen, dass die Hülle nach der Installation die erforderliche Leckageklassifizierung erreicht.

Das Reinraum-Sandwichpaneel ist einzigartig, weil es strukturelle, thermische, hygienische, Sicherheits- und Kontaminationskontrollfunktionen in einem einzigen, vorgefertigten Bauelement vereint, das Standardbausysteme grundsätzlich nicht reproduzieren können. Für jede Einrichtung, in der die Integrität einer kontrollierten Umgebung direkt die Produktsicherheit, die Einhaltung gesetzlicher Vorschriften und die wirtschaftliche Realisierbarkeit bestimmt, ist die Reinraum-Sandwichplatte nicht nur eine bevorzugte Option – sie ist die technische Lösung, die die kontrollierte Umgebung ermöglicht.
