In den sorgfältig kontrollierten Umgebungen von Reinräumen – in denen ein einzelner Partikel oder Mikroorganismus sensible Prozesse beeinträchtigen kann – ist die Luftdusche stellt eine unverzichtbare Verteidigungsbarriere dar. Es ist mehr als nur ein Raum, es ist eine hochentwickelte Dekontaminationsschleuse, die dazu dient, Oberflächenverunreinigungen von Personal und Materialien zu entfernen vor sie dringen in den sterilen Kern ein. Als wachsame Wächter an der Schwelle sind Luftduschen von grundlegender Bedeutung für die Aufrechterhaltung der strengen Reinheitsgrade, die in Branchen von der Halbleiterfertigung über die pharmazeutische Produktion bis hin zur biotechnologischen Forschung erforderlich sind.
Die Kernaufgabe: Kontaminationsübertragung verhindern
Reinräume erfüllen bestimmte ISO-Klassifizierungen (z. B. ISO-Klasse 5, Klasse 7), indem sie die Partikel in der Luft streng kontrollieren. Auch wenn das Personal spezielle Reinraumkleidung (Hasenanzüge, Kapuzen, Stiefeletten) trägt, bleibt es eine erhebliche potenzielle Kontaminationsquelle. Sie werfen Hautzellen, Haare, Fasern und Mikroorganismen ab. Materialien und Geräte, die in den Reinraum gelangen, tragen Oberflächenpartikel mit sich. Die entscheidende Funktion der Luftdusche besteht darin Diese Verunreinigungen werden am Eintrittspunkt abgefangen und entfernt .
Wie es funktioniert: Ein Blizzard aus gefilterter Luft
Eine Luftdusche funktioniert nach einem einfachen, aber äußerst effektiven Prinzip: Hochgeschwindigkeits-Luftstrahlen mit HEPA- oder ULPA-Filter . Hier ist der typische Prozess:
-
Eintrag: Personal oder Materialien betreten die Luftdusche durch eine Tür. Beide Türen sind verriegelt – Es darf jeweils nur eine Tür geöffnet sein, um zu verhindern, dass ungefilterte Luft an der Dusche vorbei in den Reinraum gelangt.
-
Aktivierung: Sensoren erkennen die Anwesenheit und lösen den Duschzyklus aus. Akustische oder optische Signale zeigen die Aktivierung an.
-
Hochgeschwindigkeits-Luftstoß: Leistungsstarke, strategisch positionierte Düsen in den Wänden und der Decke (und manchmal auch im Boden) strahlen hochreine, HEPA/ULPA-gefilterte Luft mit hohen Geschwindigkeiten (typischerweise 20–25 m/s / 4000–5000 ft/min) aus.
-
Oberflächenschrubben: Die turbulente Luft mit hoher Geschwindigkeit löst lose Partikel (Staub, Fasern, Hautschuppen) und Mikroorganismen, die an der Oberfläche von Kleidungsstücken, Handschuhen, Schutzbrillen und Materialien haften.
-
Schadstoffentfernung: Die gelösten Verunreinigungen werden sofort von den Ansauggittern, die sich normalerweise in Bodennähe befinden, aufgefangen und in das Filtersystem der Luftdusche gesaugt.
-
Filtration und Rezirkulation: Kontaminierte Luft strömt durch Vorfilter (um größere Schmutzpartikel aufzufangen) und dann durch die Hauptfilter HEPA (High-Efficiency Particulate Air) oder ULPA (Ultra-Low Penetration Air). HEPA-Filter entfernen 99,97 % der Partikel ≥0,3 Mikrometer, während ULPA-Filter 99,999 % der Partikel ≥0,12 Mikrometer entfernen. Die gereinigte Luft wird dann wieder zu den Düsen zurückgeführt.
-
Zyklusabschluss und -ausgang: Nach einer voreingestellten Zykluszeit (normalerweise 15–30 Sekunden für Personal, länger für Wagen/Materialien) stoppen die Luftdüsen. Eine Anzeige signalisiert, dass die Innentür zum Reinraum sicher geöffnet werden kann.
Schlüsselkomponenten einer effektiven Luftdusche:
-

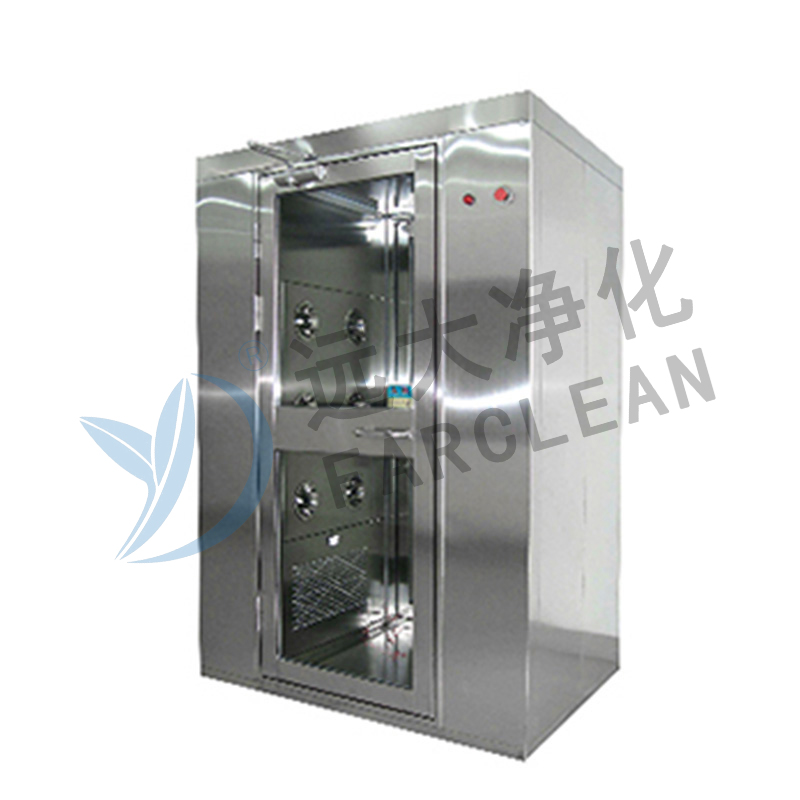

Beilage: Hergestellt aus glatten, nicht fusselnden Materialien (normalerweise Edelstahl 304 oder 316 oder pulverbeschichteter Stahl). Die nahtlose Konstruktion minimiert Partikelfallen.
-
Hochleistungsgebläse: Sorgen Sie für den erforderlichen Luftstrom mit hohem Volumen und hoher Geschwindigkeit. Zur Optimierung oft variable Geschwindigkeit.
-
HEPA/ULPA-Filtrationssystem: Das Herzstück der Einheit. Die mehrstufige Filterung (Vorfilter HEPA/ULPA) sorgt für Luftreinheit. Die Filterintegrität ist von größter Bedeutung.
-
Luftdüsen: Strategisch positioniert für optimale Abdeckung und Turbulenzen auf der gesamten Oberfläche von Personal/Materialien. Einstellbare Düsen erhöhen die Wirksamkeit.
-
Ansauggitter: Wird zum effizienten Auffangen verunreinigter Luft angebracht, typischerweise tief an Wänden oder auf dem Boden.
-
Kontrollsystem: Speicherprogrammierbare Steuerung (SPS) oder Mikroprozessor zur Verwaltung von:
-
Zykluszeitpunkt und -sequenz
-
Steuerung der Gebläsegeschwindigkeit/des Luftstroms
-
Verriegelungslogik (Türsicherheit)
-
Alarmsysteme (Filterverstopfung, Türfehler, geringer Luftstrom)
-
Benutzeroberfläche (Display, Startknopf)
-
-
Verriegelte Türen: Kritische Sicherheits- und Eindämmungsfunktion. Elektromechanische oder magnetische Verriegelungen verhindern das gleichzeitige Öffnen beider Türen. Automatische Schiebetüren sind weit verbreitet.
-
Beleuchtung: Versiegelte, reinraumtaugliche Einbauten.
-
Optionale Funktionen:
-
Bodengitter für Luftstrom von unten nach oben (verbesserte Materialreinigung).
-
Ionisierende Stäbe zur Neutralisierung statischer Aufladung (reduziert die Partikelanhaftung).
-
Sprachansagen oder mehrsprachige Anzeigen.
-
Materialdurchgänge (kleinere Schleusen für Werkzeuge/Teile).
-
Datenprotokollierung für Compliance-Aufzeichnungen.
-
Warum Luftduschen unerlässlich sind: Vorteile
-
Signifikante Partikelreduzierung: Kann 80–95 % der Oberflächenpartikel von Personal und Materialien entfernen.
-
Schützt die Integrität des Reinraums: Verhindert, dass externe Verunreinigungen in die kontrollierte Umgebung eindringen, und behält die ISO-Klassifizierung bei.
-
Reduziert das Risiko einer Produktkontamination: Entscheidend für die Ausbeute bei Halbleitern und die Sterilität in der Pharma-/Biotechnologie.
-
Verlängert die Lebensdauer des HEPA-Filters: Durch die Erfassung von Massenverunreinigungen vor Wenn es in den Hauptreinraum gelangt, halten die primären HEPA-Filter länger und arbeiten effizienter.
-
Erzwingt die Kleidungsdisziplin: Dient als physische Erinnerung und als Verfahrenspunkt für ordnungsgemäße Kontaminationskontrollpraktiken.
-
Kostengünstige Kontaminationskontrolle: Weitaus effizienter, als sich ausschließlich auf das Luftaufbereitungssystem des Reinraums zu verlassen, um vom Personal eingebrachte Verunreinigungen zu verdünnen und zu entfernen.
Kritische Anwendungen: Wo Reinheit an erster Stelle steht
-
Halbleiter- und Mikroelektronikfertigung: Schutz von Wafern und Chips vor Killerpartikeln während der Fotolithografie, Ätzung und Montage (ISO-Klasse 1–5).
-
Pharmazeutische Herstellung: Gewährleistung der Sterilität in aseptischen Abfülllinien, der Impfstoffproduktion und der sterilen API-Handhabung (ISO-Klasse 5/Klasse A).
-
Biotechnologie und Biowissenschaften: Verhinderung von Kontaminationen in Zellkulturlaboren, im Tissue Engineering und in der Genforschung.
-
Herstellung medizinischer Geräte: Entscheidend für die Montage und Verpackung steriler Geräte.
-
Luft- und Raumfahrt: Präzisionsoptiken, Lasersysteme und Satellitenmontage, bei denen Partikel die Leistung beeinträchtigen können.
-
Nanotechnologie-Forschung und -Produktion: Wo selbst nanoskalige Partikel Prozesse stören können.
-
Isolierräume und Labore im Krankenhaus: Eintrittspunkte für eine strenge Eindämmung (BSL-3/4) oder Schutzumgebungen (z. B. für immungeschwächte Patienten).
Designüberlegungen und Auswahlfaktoren
Die Auswahl der richtigen Luftdusche erfordert eine sorgfältige Analyse:
-
Reinraumklassifizierung: Bestimmt die erforderliche Filtereffizienz (HEPA vs. ULPA) und möglicherweise die Luftgeschwindigkeit.
-
Durchsatz: Anzahl der pro Stunde eintretenden Personen/Materialien. Bestimmt die Größe (Einzelperson, Mehrperson, begehbar, Durchgang) und den Zykluszeitbedarf.
-
Personal- vs. Materialfokus: Bei Personalduschen steht die Körperbedeckung im Vordergrund. Material-/Wagenduschen benötigen Bodendüsen und größere Abmessungen.
-
Luftstrommuster und -geschwindigkeit: Die Platzierung und Geschwindigkeit der Düse muss eine vollständige Abdeckung und ein effektives Schrubben gewährleisten. Mindestgeschwindigkeit typischerweise 20 m/s (4000 ft/min).
-
Filtration: HEPA (ISO-Klasse 5-8) oder ULPA (ISO-Klasse 1-5)? Filtergröße und Zugänglichkeit zum Testen/Ändern.
-
Baumaterial: Edelstahl (304, 316) wird wegen der Haltbarkeit und Reinigbarkeit bevorzugt. Für weniger anspruchsvolle Bereiche kann pulverbeschichteter Stahl geeignet sein.
-
Steuerungssystem und Funktionen: Erforderlicher Automatisierungsgrad, Alarme, Datenprotokollierung, Benutzeroberfläche.
-
Verriegelungen: Zuverlässigkeit und Typ (mechanisch, magnetisch).
-
Größe und Layout: Muss in den Umkleideraum/die Luftschleuse passen und Bewegungen ermöglichen.
-
Einhaltung: Erfüllung relevanter Standards (IEST, ISO 14644, GMP).
Wartung: Sicherstellung der laufenden Leistung
Eine Luftdusche ist nur so gut wie ihre Wartung:
-
Regelmäßiger Filterwechsel: Vorfilter (häufig) und HEPA/ULPA-Filter (gemäß Druckabfallüberwachung oder geplantem Austausch). Bei einem Filterausfall ist die Dusche unwirksam.
-
Filterintegritätstest: Regelmäßige DOP- (Dispersed Oil Particulate) oder PAO- (PolyAlphaOlefin) Tests zur Überprüfung der HEPA/ULPA-Dichtungen und der Effizienz.
-
Überprüfung der Luftstromgeschwindigkeit: Sicherstellen, dass die Düsen die vorgegebene Geschwindigkeit erreichen.
-
Reinigung: Häufige Innenreinigung von Wänden, Böden, Gittern und Düsen mit reinraumverträglichen Mitteln. Die Dusche selbst darf nicht zur Kontaminationsquelle werden.
-
Überprüfung der Türverriegelung: Regelmäßige Tests zur Gewährleistung von Sicherheit und Eindämmung.
-
Wartung von Gebläse und Motor: Gemäß Herstellerplan.
Zukünftige Trends: Intelligentere, effizientere Gatekeeper
-
Erweiterte Sensorintegration: Echtzeit-Partikelzähler in der Dusche geben sofortige Rückmeldung über die Wirksamkeit der Dekontamination und lösen Alarme aus, wenn die Leistung nachlässt.
-
Berührungslose Bedienung und IoT: Bewegungssensoren, Sprachaktivierung, Fernüberwachung von Leistungsparametern (Luftstrom, Filterstatus), vorausschauende Wartungswarnungen.
-
Energieeffizienz: Optimierte Gebläsesteuerung (VFDs), verbesserte Aerodynamik und leckagearme Designs reduzieren die Betriebskosten.
-
Verbesserte Materialien: Antimikrobielle Beschichtungen auf Innenflächen, noch langlebigere und reinigbarere Materialien.
-
Integration mit Zugangskontrolle: Verknüpfen Sie den Abschluss des Duschzyklus mit dem Zugang zur Reinraumtür, um die Einhaltung von Vorschriften durchzusetzen.
-
Erweiterte Luftstrommodellierung: Computational Fluid Dynamics (CFD) wird zur Optimierung der Düsenplatzierung und der Luftstrommuster für eine maximale Partikelentfernung eingesetzt.
Die nicht verhandelbare Luftschleuse
Die Reinraum-Luftdusche ist kein Luxus; Es handelt sich um eine grundlegende technische Kontrolle, die für das Erreichen und Aufrechterhalten kritischer Sauberkeitsniveaus unerlässlich ist. Durch die aggressive Entfernung von Oberflächenverunreinigungen an der Eintrittsstelle fungiert es als wichtige erste Verteidigungslinie und schützt Produkte im Wert von mehreren Milliarden Dollar, sensible Forschung und die menschliche Gesundheit. Seine Wirksamkeit hängt vom richtigen, auf die Reinraumklasse abgestimmten Design, der sorgfältigen Installation und dem unerschütterlichen Engagement für Wartung und Filterintegrität ab. Da die Reinraumtechnologien voranschreiten und die Standards zur Kontaminationskontrolle immer strenger werden, wird sich die Luftdusche weiterhin zu einem intelligenteren, effizienteren und unverzichtbaren Tor zu den unberührten Umgebungen entwickeln, die den modernen technologischen und wissenschaftlichen Fortschritt vorantreiben. Die Investition in eine gut gestaltete und sorgfältig gewartete Luftdusche ist eine Investition in die Integrität und den Erfolg des Reinraums selbst.
