In der modernen Industrie, im Gesundheitswesen und in der wissenschaftlichen Forschung sind Reinräume für die Gewährleistung der Produktqualität und Umweltstabilität unverzichtbar geworden. Bei der Gestaltung von Reinräumen spielen Reinraumfenster eine entscheidende Rolle – sie lassen nicht nur Licht durch, sondern sorgen auch für die Luftdichtheit, Sichtbarkeit und Sicherheit des gesamten Raums. Was genau ist Windows also und wo liegt sein eigentlicher Kernwert?

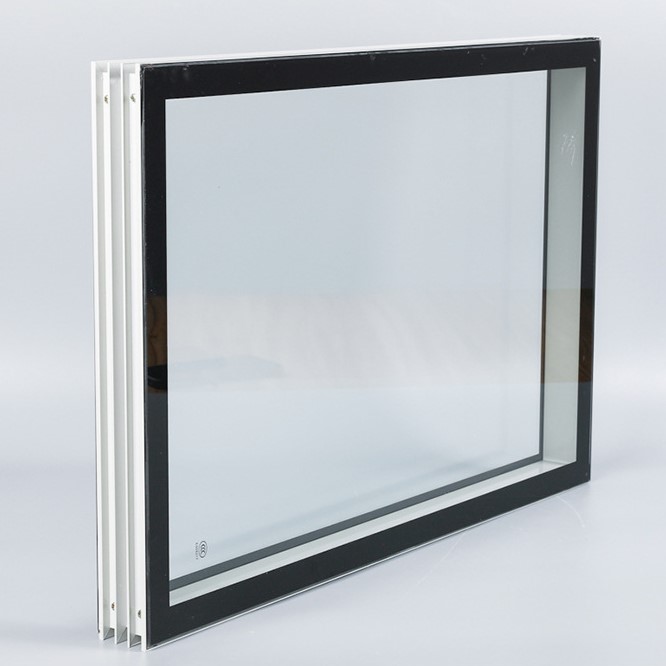

Was sind Reinraumfenster?
Reinraumfenster sind spezielle Fenstersysteme, die für kontrollierte Reinraumumgebungen entwickelt wurden. Im Gegensatz zu gewöhnlichen Fenstern sind ihre Struktur und Materialien hinsichtlich Kontaminationskontrolle und Betriebssicherheit optimiert.
1.Hohe Luftdichtheit
Gewährleistet eine vollständige Trennung zwischen Innen- und Außenluft und verhindert wirksam das Eindringen von Staub, Partikeln und Mikroorganismen in die Reinraumzone.
2. Hervorragende Sicht
Hergestellt aus hochtransparenten Glas- oder Acrylmaterialien, sodass das Personal interne Abläufe überwachen kann, ohne den Reinraum zu betreten, was die Effizienz und Sicherheit verbessert.
3. Haltbarkeit und Sicherheit
Hergestellt aus gehärtetem Glas oder Verbundplatten, die Stößen und Korrosion widerstehen. Beim Zerbrechen bilden sie keine scharfen Scherben und schützen so das Personal vor Verletzungen.
4. Leicht zu reinigen und schmutzabweisend
Glatte Oberflächen, die mit antistatischen und staubabweisenden Beschichtungen behandelt sind, minimieren die Partikelanhaftung und erleichtern so die Reinigung und Wartung.
Kernfunktionen:
Sorgen Sie für die Luftqualität und Umgebungsstabilität im Reinraum.
Bieten Sie Beobachtungsmöglichkeiten, ohne die Eindämmung zu durchbrechen.
Verbessern Sie die Sicherheit und betriebliche Effizienz für Produktions- oder Forschungsaktivitäten.
Von den Materialien bis zur handwerklichen Herstellung
In Reinraumumgebungen haben Fenster eine weitaus größere Bedeutung als nur die Lichtdurchlässigkeit. Sie gewährleisten Luftisolierung, Betriebsüberwachung und Sicherheitsgarantie – alles erreicht durch sorgfältige Materialauswahl, Fertigungspräzision und strukturelles Design.
1. Materialauswahl – Festigkeit, Transparenz und Haltbarkeit kombiniert
Durch Wärme- oder chemische Behandlung verarbeitet, um die Schlagfestigkeit zu erhöhen. Beim Zerbrechen zerfällt es zur Erhöhung der Sicherheit in kleine, stumpfe Stücke.
Seine hohe Lichtdurchlässigkeit sorgt für eine gleichmäßige Ausleuchtung und reduziert den Energieverbrauch.
Verbund- oder Verbundglas
Die mehrschichtige Konstruktion verbessert die Schalldämmung, Stoßfestigkeit und Luftdichtheit und hält Verunreinigungen fern.
Die Zwischenschicht kann mit einer UV-blockierenden oder antistatischen Beschichtung versehen sein, wodurch die Lebensdauer des Fensters verlängert wird.
Transparentes Acryl oder hochentwickelte Verbundwerkstoffe
Wird in Bereichen mit Gewichtsbeschränkungen verwendet; leicht und dennoch stark und klar.
Die Oberfläche kann behandelt werden, um Kratzern und statischer Aufladung zu widerstehen.
Rahmenmaterialien
Typischerweise aus Edelstahl oder einer hochfesten Aluminiumlegierung gefertigt, bietet es Beständigkeit gegen Korrosion, Säuren und Verschleiß.
Entwickelt für strukturelle Stabilität, um Glasscheiben zu stützen und gleichzeitig eine langfristige Dichtungsleistung aufrechtzuerhalten.
2. Handwerkliche Fertigung – Präzision und Stabilität bei jedem Schritt
Mehrschichtiges Dichtungsdesign
Verwendet häufig Doppel- oder Dreifach-Dichtungssysteme. Jede Schicht wird strengen Tests unterzogen, um Luftlecks zwischen dem Reinraum und der Außenumgebung zu verhindern.
Dichtungen bestehen aus elastischen, alterungsbeständigen Materialien, um ihre Leistung über einen langen Zeitraum aufrechtzuerhalten.
Glas-zu-Rahmen-Integration
Um das Glas im Rahmen zu fixieren und Luftspalte zu vermeiden, werden hochfeste Kleber oder eingespritzte Dichtungsmassen verwendet.
Kritische Verbindungen erhalten eine sekundäre Abdichtungsbehandlung für zusätzliche Luftdichtheit.
Oberflächenbehandlung
Glas und Rahmen sind poliert, beschichtet und mit antistatischen Oberflächen behandelt, um die Staubansammlung zu reduzieren.
Antistatische Beschichtungen verhindern zudem Störungen an empfindlichen Reinrauminstrumenten.
Inspektion und Qualitätskontrolle
Jede Einheit wird vor Verlassen des Werks auf Lichtdurchlässigkeit, Luftdichtheit, Schlagfestigkeit und antistatische Leistung geprüft.
3. Kernwerte in Aktion – Sicherheit, Sauberkeit und Effizienz
| Hauptmerkmal | Kernvorteil |
|---|---|
| Luftreinheit | Mehrschichtige Dichtungen sorgen für stabile Reinraumluftqualitäten. |
| Beobachtungseffizienz | Hohe Transparenz ermöglicht Echtzeitüberwachung ohne Betreten der Reinzone. |
| Haltbarkeit und Sicherheit | Verstärkte Materialien sorgen für langfristige Sicherheit und Korrosionsbeständigkeit. |
| Wartungskomfort | Glatte, porenfreie Oberflächen vereinfachen die Reinigung und senken die Wartungskosten. |
4. Erweiterbare Funktionalitäten
Moderne Fenster können UV-beständige, entspiegelte, beschlagfreie oder intelligente Dimmglastechnologien integrieren und so den Komfort und die Sicherheit in kontrollierten Umgebungen erhöhen.
Sie können als feste oder zu öffnende Einheiten konzipiert werden, um den unterschiedlichen Labor- oder Fertigungsanforderungen gerecht zu werden.
Was sind die Kernkompetenzen von Reinraumfenstern?
Bei der Gestaltung und dem Betrieb von Reinräumen spielen Fenster eine entscheidende Rolle. Ihre zentrale Wettbewerbsfähigkeit spiegelt sich nicht nur in Materialien und Handwerkskunst wider, sondern auch in Leistung, Anpassungsfähigkeit und langfristigem Wert. Folgende Aspekte unterstreichen ihre einzigartigen Vorteile:
1. Außergewöhnliche Luftdichtheit
Das mehrschichtige Dichtungsdesign verhindert das Austreten von Luft durch Fensterspalten und sorgt so für eine stabile Luftqualität im Reinraum.
Hochelastische, alterungsbeständige Dichtungen sorgen für eine dauerhafte Luftdichtheit.
Blockiert effektiv externen Staub, Partikel und Mikroorganismen und sorgt so für eine sichere Produktions- oder Laborumgebung.
2. Hervorragende Haltbarkeit und Sicherheit
Hochfestes gehärtetes oder laminiertes Glas hält starken Stößen stand und bildet bei Bruch keine scharfen Scherben.
Rahmen bestehen aus korrosionsbeständigen Materialien wie Edelstahl oder Aluminiumlegierung und eignen sich für feuchte oder chemisch aktive Umgebungen.
Hohe Verschleißfestigkeit und Anti-Aging-Design verlängern die Lebensdauer der Fenster und reduzieren Wartungs- und Austauschkosten.
3. Hohe Transparenz und Sichtbarkeit
Glasscheiben sind lichtdurchlässig und gewährleisten eine vollständige Ausleuchtung durch natürliches Licht oder Innenlicht.
Ermöglichen Sie die Fernüberwachung, ohne saubere Zonen betreten zu müssen, und reduzieren Sie so das Kontaminationsrisiko.
Verbessern Sie die betriebliche Effizienz und Sicherheit, insbesondere in hochpräzisen Forschungs- oder Produktionsumgebungen.
4. Einfache Wartung und Reinigung
Glatte, antistatische Oberflächen reduzieren die Partikelanhaftung und ermöglichen eine schnelle und einfache tägliche Reinigung.
Durch den modularen Aufbau können einzelne Komponenten – wie Glas oder Rahmen – ausgetauscht werden, ohne den Reinraumbetrieb zu beeinträchtigen.
Klar definierte Wartungspläne vereinfachen die Wartung und reduzieren die technische Komplexität.
5. Anti-Kontamination und intelligente Anpassungsfähigkeit
Antistatische, UV-beständige oder beschlaghemmende Eigenschaften minimieren die Staubanhaftung und das mikrobielle Wachstum zusätzlich.
Anpassbare Konfigurationen für unterschiedliche Reinraumqualitäten oder Nutzungsbedingungen, einschließlich Glasdicke, Schichten und Öffnungsmodi.
Optionale Smart-Dimm- oder Wärmedämmfunktionen erhöhen den Komfort und die Energieeffizienz.
| Kernkompetenz | Spezifische Leistung |
|---|---|
| Starke Luftdichtheit | Die mehrschichtige Versiegelung verhindert das Austreten von Luft und Partikeln und sorgt so für eine stabile Luftqualität. |
| Hohe Haltbarkeit | Verstärktes Glas und korrosionsbeständige Rahmen reduzieren die langfristigen Wartungskosten. |
| Hervorragende Sicht | Hochtransparentes Glas ermöglicht die Beobachtung, ohne den Reinraum zu betreten. |
| Einfache Reinigung und Wartung | Glatte, antistatische Oberflächen und der modulare Aufbau vereinfachen die Reinigung und den Komponentenaustausch. |
| Anti-Kontaminationskapazität | Antistatische, UV-beständige und beschlaghemmende Eigenschaften reduzieren die Bildung von Partikeln und das Wachstum von Mikroben. |
Arbeitsweise und Funktionsprinzipien
In Reinraumumgebungen dienen Fenster nicht nur als Sichtfenster, sondern auch als Luftbarrieren, Kontaminationsschutz und Sicherheitseinrichtungen. Ihr Funktionsprinzip integriert Luftstromsteuerung, Lichtdurchlässigkeit, mechanische Festigkeit und elektrostatisches Management, um Effizienz und Sicherheit im Reinraumbetrieb zu gewährleisten.
1. Grundsätze der Luftisolierung und -abdichtung
Mehrschichtiges Dichtungsdesign:
Typischerweise verfügen Fenster über doppelte oder dreifache Dichtungsschichten, die jeweils genau geprüft werden. Die Dichtung zwischen Glas und Rahmen sorgt für Elastizität und Haltbarkeit und sorgt dafür, dass keine Luft austritt.
Physische Isolationsbarriere:
Hochfeste Rahmen und Dichtungsschichten bilden eine robuste Barriere gegen Staub, Partikel, Mikroorganismen und sogar Aerosole von außen.
Anpassung an Reinraumklassen:
In Reinräumen höherer ISO-Klasse werden Dichtungsdicke und Glaszusammensetzung optimiert, um eine langfristige Luftreinheit sicherzustellen.
Druckdifferenzwiderstand:
Einige Designs können leichten positiven oder negativen Druckunterschieden zwischen innerhalb und außerhalb des Reinraums ohne Verformung standhalten.
2. Lichtdurchlässigkeit und Beobachtungsfunktion
Hochtransparentes Glas:
Gehärtetes Glas oder Verbundglas maximiert den natürlichen oder künstlichen Lichteinfall und reduziert so den Energieverbrauch der Beleuchtung.
Visuelle Überwachung:
Bediener können Prozesse durch die Fenster beobachten, ohne den Reinraum zu betreten – wodurch das Kontaminationsrisiko verringert und die Arbeitsablaufeffizienz verbessert wird.
Besondere Glasfunktionen:
Zu den optionalen Funktionen gehören Antireflex-, UV-blockierendes, beschlagfreies oder intelligentes Dimmglas, das den Sehkomfort erhöht und die Innenausstattung schützt.
3. Grundsätze zur Sicherheit und Schlagfestigkeit
Verstärktes Glas:
Gehärtetes oder laminiertes Glas sorgt für Schlagfestigkeit und verhindert so einen versehentlichen Bruch.
Anti-Shatter-Design:
Verbundglas oder gehärtete Platten bilden beim Bruch keine scharfen Scherben und schützen so die Sicherheit des Personals.
Verstärkter Rahmen:
Rahmen aus Edelstahl oder Aluminiumlegierung verteilen die Belastung gleichmäßig, um örtliche Ausfälle zu verhindern.
Druck- und Vibrationsfestigkeit:
Entwickelt, um Druckunterschieden und Vibrationen im Reinraum standzuhalten und eine langfristige Stabilität zu gewährleisten.
4. Antikontaminations- und Antistatikgrundsätze
Antistatische Beschichtung:
Reduziert die Anhaftung von Staub und Partikeln und minimiert gleichzeitig statische Störungen bei Präzisionsinstrumenten – entscheidend für Halbleiter- oder Elektroniklabore.
UV-Schutzschicht:
Schützt Innenausstattung und Proben vor UV-Strahlung und verlängert die Lebensdauer der Fenster.
Antibeschlag-Design:
Spezielle Beschichtungen oder Zwischenschichtsysteme verhindern die Kondensation bei wechselnden Temperaturbedingungen und sorgen so für klare Sicht.
5. Öffnungs- und Belüftungsdesign
Einstellbare Öffnung:
Einige Fenster können zur örtlichen Belüftung oder Notabsaugung teilweise geöffnet werden.
Gepflegte Sauberkeit:
Selbst im geöffneten Zustand verhindern doppelte Dichtungs- und geführte Luftstromsysteme, dass Verunreinigungen in den Reinraum gelangen.
Flexible Anwendung:
Geeignet für Labore, Produktionslinien, pharmazeutische Umgebungen oder Präzisionsfertigungsanlagen, die sowohl Sicht als auch kontrollierte Belüftung erfordern.
6. Zusammenfassung der Funktionsprinzipien
Der Betriebsrahmen von Windows lässt sich in fünf wesentliche Aspekte zusammenfassen:
Physische Isolation: Mehrschichtige Dichtungen und stabile Rahmen verhindern das Eindringen von Außenluft und Partikeln.
Lichtdurchlässigkeit: Hochtransparentes Glas sorgt für helle, gleichmäßig beleuchtete Innenräume zur Überwachung.
Aufprallsicherheit: Verstärktes Glas sorgt für Langlebigkeit und Splitterschutz.
Antikontaminationsdesign: Antistatische, beschlagfreie und UV-beständige Behandlungen reduzieren die Partikelbildung.
Kontrollierte Beatmung: Optionale Öffnungssysteme sorgen für Flexibilität beim Luftstrom, ohne die Sauberkeit zu beeinträchtigen.
Wo werden Reinraumfenster benötigt?
Fenster werden häufig in Umgebungen eingesetzt, die ein Höchstmaß an Sauberkeit erfordern, wie zum Beispiel:
Pharmazeutische und biologische Labore: Stellen Sie sicher, dass die Umgebungen der Arzneimittelforschung und -produktion frei von Partikelkontaminationen bleiben.
Elektronik- und Halbleiterfabriken: Halten Sie bei der Herstellung und Montage von Chips hohe Reinheitsstandards ein.
Medizinische Operationssäle und Intensivstationen: Sorgen Sie für Sichtbarkeit bei der Beobachtung und reduzieren Sie gleichzeitig die Häufigkeit, mit der Personal saubere Bereiche betritt und verlässt.
Laboratorien für Lebensmittelverarbeitung und Präzisionsinstrumente: Isolieren Sie Staub und Bakterien, um die Produktsicherheit und Hygiene zu verbessern.
Lebensdauer und Wartung
Die Lebensdauer und Wartung von Reinraumfenstern sind entscheidend für die Gewährleistung einer langfristigen Leistung:
| Wartungsaufgabe | Häufigkeit | Beschreibung |
|---|---|---|
| Oberflächenreinigung | Wöchentlich | Wischen Sie Glas und Rahmen mit einem fusselfreien Tuch und einem Neutralreiniger ab und vermeiden Sie die Ansammlung von Partikeln. |
| Inspektion des Dichtungsstreifens | Monatlich | Auf Alterung oder Beschädigung prüfen; Ersetzen Sie es umgehend, um eine luftdichte Leistung zu gewährleisten. |
| Antistatische Behandlung | Vierteljährlich | Tragen Sie je nach Umgebungsbedingungen eine antistatische Beschichtung auf, um die Sauberkeit zu gewährleisten. |
| Allgemeine Inspektion | Halbjährlich | Überprüfen Sie Glas, Rahmen und Schrauben auf Lockerheit, um Sicherheit und Luftdichtheit zu gewährleisten. |
Bei richtiger Wartung kann Windows viele Jahre lang zuverlässig funktionieren.
Leistung und Effizienz
Das Design von Fenstern geht über Sichtbarkeit und Trennung hinaus – sie bieten langfristig stabile Leistung und hohe Betriebseffizienz, erreicht durch Materialqualität, Struktur, Dichtungstechnologie, Oberflächenbehandlung und Energiemanagement.
1. Hervorragende Dichtungsleistung
Mehrschichtiges Dichtungssystem: Typischerweise werden doppelte oder dreifache Dichtungsstrukturen mit hochelastischen Dichtungen verwendet, um zu verhindern, dass Luft und Partikel durch die Kanten entweichen.
Strenge Luftdichtheitsprüfung: Jedes Fenster wird vor der Auslieferung einer Luftdichtheitsprüfung unterzogen, um die Reinraumstandards (ISO 5–ISO 9) zu erfüllen.
Stallsauberkeit: Eine starke Abdichtung hält den Überdruck in sauberen Bereichen aufrecht und verhindert so einen Luftrückfluss.
Hochdruckbeständigkeit: Die Struktur bleibt auch bei Druckunterschieden zwischen sauberen und nicht sauberen Zonen stabil ohne Verformung oder Undichtigkeit.
2. Hohe Lichtdurchlässigkeit und visuelle Effizienz
Hochtransparentes Glas: Die Lichtdurchlässigkeit liegt typischerweise zwischen 85 % und 92 %, was eine gleichmäßige Lichtverteilung und minimale Schatten gewährleistet.
Antireflexbeschichtung: Reduziert Blendung und verbessert die visuelle Klarheit für die Fernbeobachtung.
Intelligente Dimmoptionen: Einige Modelle passen die Helligkeit automatisch an die Lichtintensität an und verbessern so die Energieeffizienz.
Effiziente Überwachung: Ermöglicht die Prozessbeobachtung, ohne den Reinraum zu betreten, wodurch Kontamination und Arbeitskosten reduziert werden.
3. Strukturelle Festigkeit und Haltbarkeit
Hochfester Rahmen: Hergestellt aus hochwertigem Edelstahl oder einer Aluminiumlegierung für Korrosionsbeständigkeit, Oxidationsschutz und Vibrationsschutz.
Gehärtetes oder laminiertes Glas: Hohe Schlagfestigkeit; selbst unter äußerer Krafteinwirkung ist es bruchsicher.
Alterungsbeständige Dichtungen: Behalten Sie die Elastizität bei Hitze, Feuchtigkeit und chemischer Belastung bei und verlängern Sie so die Lebensdauer.
Chemische Beständigkeit: Widersteht langfristiger Einwirkung von Reinigungsmitteln, Desinfektionsmitteln oder Alkoholdämpfen ohne Verformung oder Verfärbung.
4. Umweltanpassungsfähigkeit und Energieeffizienz
Anti-Kondensations-Technologie: Verhindert das Beschlagen durch Isolierglas oder Antikondensationsbeschichtungen.
Wärmedämmung: Isolierglas reduziert den Energieverlust und verbessert die HVAC-Effizienz in Reinräumen.
UV-Schutz: Blockiert schädliche UV-Strahlen zum Schutz von Geräten und Proben.
Niedrigenergiebetrieb: Die passive Struktur selbst verbessert die Luft- und Energieeffizienz ohne zusätzlichen Strom.
5. Sicherheit und betriebliche Effizienz
Bruchsicheres Glas: Gehärtetes Glas zerbricht in stumpfe Bruchstücke, um Verletzungen vorzubeugen.
Antistatisches Design: Reduziert die Staubanziehung und verhindert Störungen bei empfindlichen elektronischen Geräten oder Laborgeräten.
Leicht zu reinigende Oberfläche: Glatte Antifouling-Beschichtungen ermöglichen eine schnellere und gründlichere Reinigung.
Modularer Ersatz: Beschädigte Gläser oder Rahmen können einzeln ausgetauscht werden, ohne das System zu stören.
6. Vergleichstabelle für Leistung und Effizienz
| Leistungsindex | Funktion | Effizienzvorteil |
|---|---|---|
| Luftdichtheit | Mehrschichtige Dichtungen mit hoher Druckfestigkeit | Sorgt für konstante Sauberkeit und Überdruck |
| Lichtdurchlässigkeit | ≥85 %, Antireflexionsdesign | Reduziert den Energieverbrauch und verbessert die Klarheit der Beobachtung |
| Strukturelle Stärke | Rahmen aus gehärteter/laminierter Glaslegierung | Verlängert die Lebensdauer, widersteht Vibrationen und Verformungen |
| Anti-Kondensation | Isolierte oder Antibeschlagschicht | Sorgt für klare Sicht und Stabilität |
| Korrosionsbeständigkeit | Chemikalienbeständige Materialien und Beschichtungen | Geeignet für die Pharma-, Bio- und Elektronikindustrie |
| Antistatisch | Antistatische Oberflächenbeschichtung | Reduziert Staubansammlungen und schützt Präzisionsgeräte |
| Wartungseffizienz | Modulares Design, glatte Oberfläche | Reduziert Wartungshäufigkeit und -kosten |
7. Gesamteffizienzleistung
Reinraumfenster bieten:
Hohe Sauberkeitserhaltung: Erhält die Luftreinheit und reduziert Sekundärverschmutzung.
Verbesserte Energienutzung: Hohe Transparenz und Isolierung reduzieren die Beleuchtungs- und HVAC-Belastungen.
Verbesserte betriebliche Effizienz: Klare Sicht verbessert den Arbeitsablauf und reduziert die Bewegung des Personals.
Lange Lebensdauer: Langlebige Materialien minimieren Austausch- und Wartungskosten.
Vor- und Nachteile
Vorteile:
Hervorragende Abdichtungs- und Antikontaminationsfähigkeit
Hohe Sichtbarkeit und betriebliche Effizienz
Lange Lebensdauer und einfache Wartung
Korrosionsbeständige Materialien für vielseitige Umgebungen
Nachteile:
Höhere Anfangsinvestitionskosten
Regelmäßige Überprüfung der Dichtungen und Antistatikschichten erforderlich
Strenge Installationsanforderungen zur Gewährleistung von Ebenheit und Luftdichtheit
Warum sollten Sie sich für die Reinraumfenster von YD-Purification entscheiden?
Die Wahl hochwertiger Fenster gewährleistet eine langfristige Stabilität im Reinraumbetrieb.
Mit strenger Materialauswahl, präziser Fertigung und mehrschichtiger Dichtungstechnologie bieten die Fenster von YD-Purification Leistung, Haltbarkeit und Sicherheit.
Ob in der Pharma-, Elektronik-, Medizin- oder Lebensmittelindustrie: Hochleistungsfenster sind für die Aufrechterhaltung von Sauberkeit, Betriebssicherheit und Produktionseffizienz unerlässlich.
